FNIRSI HRM-10: универсальный тестер внутреннего сопротивления для всех типов аккумуляторов

Почему важна точная диагностика аккумуляторов: от LTO до свинцово-кислотных

Разные типы аккумуляторов имеют свои «узкие места» в эксплуатации: у литий-титанатных (LTO) — это минимальный разброс внутреннего сопротивления между ячейками, у свинцово-кислотных — рост импеданса при сульфатации пластин, у Li-ion — деградация ёмкости и рост ESR. FNIRSI HRM-10 закрывает все эти сценарии за счёт высокой точности (±0,5 %), четырёхпроводной схемы измерения (метод Кельвина) и тестового сигнала 1 кГц, который корректно отражает импеданс на рабочей частоте большинства систем.

Ключевые возможности HRM-10 для комплексной диагностики

• Измерение внутреннего сопротивления в диапазоне 0–200 Ом. Критично для LTO (единицы миллиом), полезно для Li-ion/LiFePO₄ (десятки миллиом) и необходимо для оценки состояния свинцово-кислотных АКБ (сотни миллиом).
• Измерение напряжения в диапазоне 0–100 В (DC). Позволяет тестировать как одиночные ячейки, так и сборки до 24S (Li-ion) или 12S (LTO) без переключения оборудования.
• Четырёхпроводное подключение (Kelvin). Исключает погрешность от сопротивления щупов и переходных контактов — это критично при работе с низкоомными LTO и при точных замерах ESR конденсаторов.
• Режим сортировки по пороговым значениям. Мастер задаёт диапазоны по напряжению и сопротивлению — прибор автоматически маркирует ячейки как «Pass» или «Fail». Это ускоряет подбор сбалансированных комплектов для любых типов батарей.
• Экспорт данных и история измерений. Результаты сохраняются во внутренней памяти и выгружаются в CSV для анализа в Excel, построения графиков деградации и документирования качества сборки.
• Калибровка под эталон. Пользователь может выполнить калибровку по известным значениям напряжения и сопротивления, что важно при работе с высокоточными задачами и гарантийными проверками.

Применение для разных типов аккумуляторов

Литий-титанатные (LTO) аккумуляторы — основной фокус

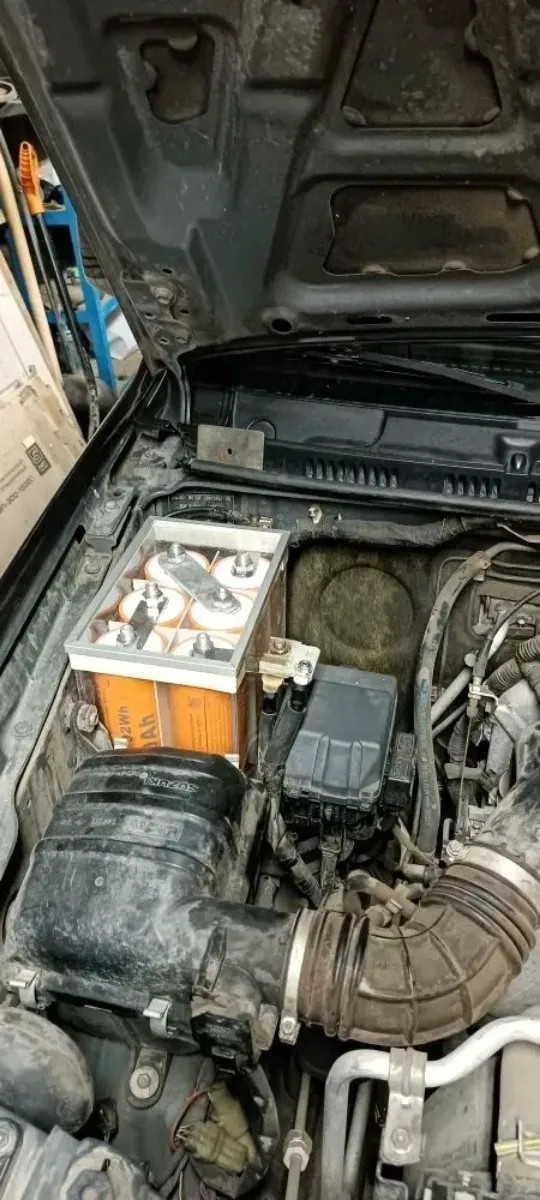

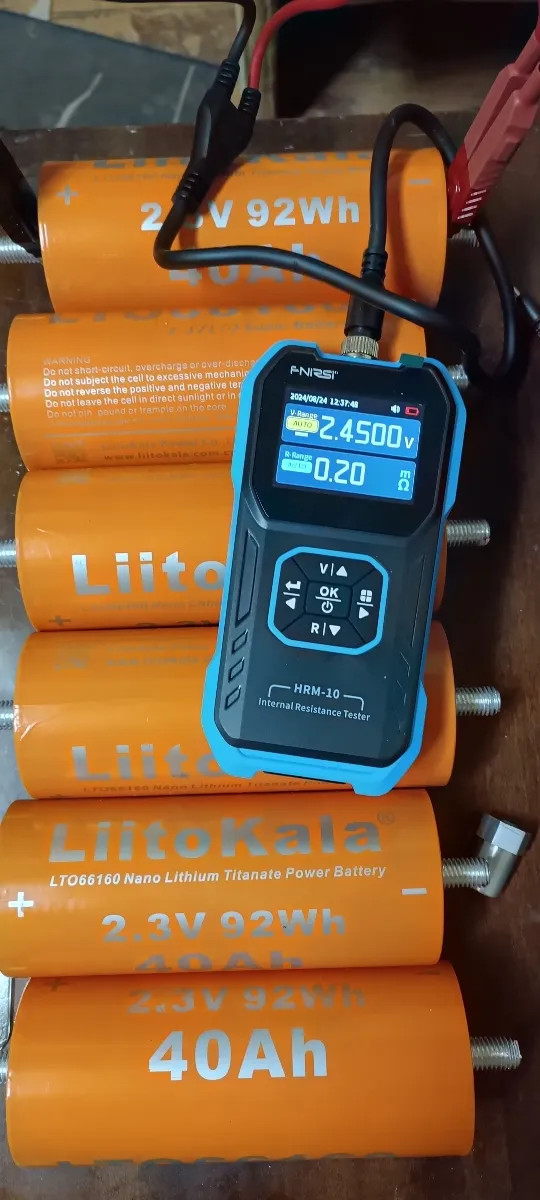

LTO отличаются низким внутренним сопротивлением (обычно 0,2–1,5 мОм на ячейку) и высокой цикличностью. Для них критично выявлять разброс параметров между ячейками в сборке. HRM-10 позволяет надёжно отбраковывать ячейки с повышенным сопротивлением, что предотвращает перегрев и неравномерную нагрузку в эксплуатации. Это особенно важно при сборке батарей для электротранспорта, ИБП и систем хранения энергии.

Литий‑ионные (Li‑ion) и LiFePO₄

Для Li‑ion и LiFePO₄ рост внутреннего сопротивления — один из первых признаков деградации. HRM-10 помогает выявлять «усталые» ячейки до падения ёмкости, что позволяет своевременно заменять их и избегать внезапных отказов. Для LiFePO₄ это также полезно при подборе ячеек для сборки: низкий разброс сопротивления обеспечивает равномерную нагрузку и продлевает срок службы батареи.

Свинцово‑кислотные (автомобильные и промышленные АКБ)

Для свинцово‑кислотных аккумуляторов рост импеданса — маркер сульфатации и старения пластин. HRM-10 позволяет быстро оценить состояние АКБ без глубокого разряда: повышенное сопротивление указывает на необходимость обслуживания или замены. Это удобно для автосервисов и складов, где требуется массовый входной контроль батарей.

Никель‑металлгидридные (Ni‑MH) и никель‑кадмиевые (Ni‑Cd)

Для Ni‑MH и Ni‑Cd аккумуляторов тестер помогает выявлять ячейки с повышенным саморазрядом и внутренним сопротивлением, что часто проявляется в виде «провалов» напряжения под нагрузкой. HRM-10 позволяет отбраковывать такие ячейки при ремонте и сборке аккумуляторных блоков для инструментов и бытовой техники.

Дополнительно: низкоомные шунты и ESR конденсаторов

Благодаря высокой точности и четырёхпроводной схеме HRM-10 можно использовать для проверки низкоомных шунтов и измерения эквивалентного последовательного сопротивления (ESR) электролитических конденсаторов в ограниченных пределах. Это расширяет сферу применения прибора в радиолюбительской и ремонтной практике.

Технические характеристики FNIRSI HRM-10

Диапазон измерения сопротивления: 0–200 Ом (автоматический или ручной выбор поддиапазонов).

Диапазон измерения напряжения: 0–100 В (DC).

Точность измерений: ±0,5 %.

Тестовый сигнал: синусоидальный, 1 кГц.

Метод измерения сопротивления: четырёхпроводной (Kelvin).

Режимы работы: автоматический, ручной, сортировка.

Память и экспорт: история измерений, экспорт в CSV.

Дисплей: цветной TFT.

Питание: встроенный аккумулятор 3,7 В, 1000 мА·ч, зарядка через Type‑C.

Рабочая температура: −10…+45 °C.

Габариты: 158,7 × 80,5 × 28,4 мм.

Вес: ~225 г.

Как правильно тестировать аккумуляторы с помощью HRM-10: универсальная инструкция

1. Подготовьте щупы. Убедитесь, что контакты чистые, а провода надёжно зафиксированы — это критично для точности при измерении миллиом.
2. Выполните калибровку (при необходимости) по инструкции производителя.
3. Подключите щупы по четырёхпроводной схеме: токовые провода подают тестовый сигнал, потенциальные — снимают падение напряжения непосредственно на клеммах ячейки.
4. Выберите подходящий диапазон (или оставьте автоматический режим).
5. Зафиксируйте показания напряжения и внутреннего сопротивления.
6. Сравните с пороговыми значениями и при необходимости используйте режим сортировки для быстрой классификации ячеек.
7. Сохраните результаты в истории прибора или экспортируйте в CSV для дальнейшего анализа.

Заключение: универсальный инструмент для профессиональной работы с аккумуляторами

FNIRSI HRM-10 — это оптимальное решение для мастерских, сервисных центров и энтузиастов, которым важна точность, скорость и документируемость результатов. Прибор позволяет уверенно работать с широким спектром аккумуляторов — от низкоомных литий‑титанатных ячеек до автомобильных свинцово‑кислотных батарей, обеспечивая контроль качества на всех этапах: от входного контроля до финальной проверки готовых сборок.
