Библиотека «Электропроводка и каналы» для ArchiCAD 25
Описание библиотеки
Параметрический библиотечный элемент «Электропроводка и каналы» для ArchiCAD 25 и выше — полностью самостоятельный GDL‑объект с интеграцией данных через Excel. Объект гнётся во всех направлениях, поддерживает создание каталогов как для электропроводки, так и для каналов любого профиля и сечения, автоматически считает длину провода и канала, количество изгибов и прямых участков, выполняет общий подсчёт проводки по проекту и выводит все данные в спецификации.
Библиотека построена на тех же принципах, что описаны в видеокурсах по созданию мультибиблиотек: пользовательское меню с наименованиями формируется на основе файла Excel, а выбор конкретного кабеля или канала осуществляется прямо из интерфейса модели.
Ключевые возможности

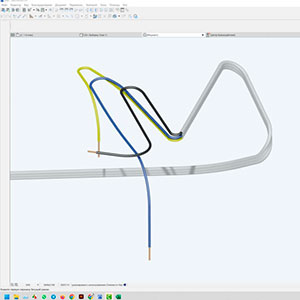

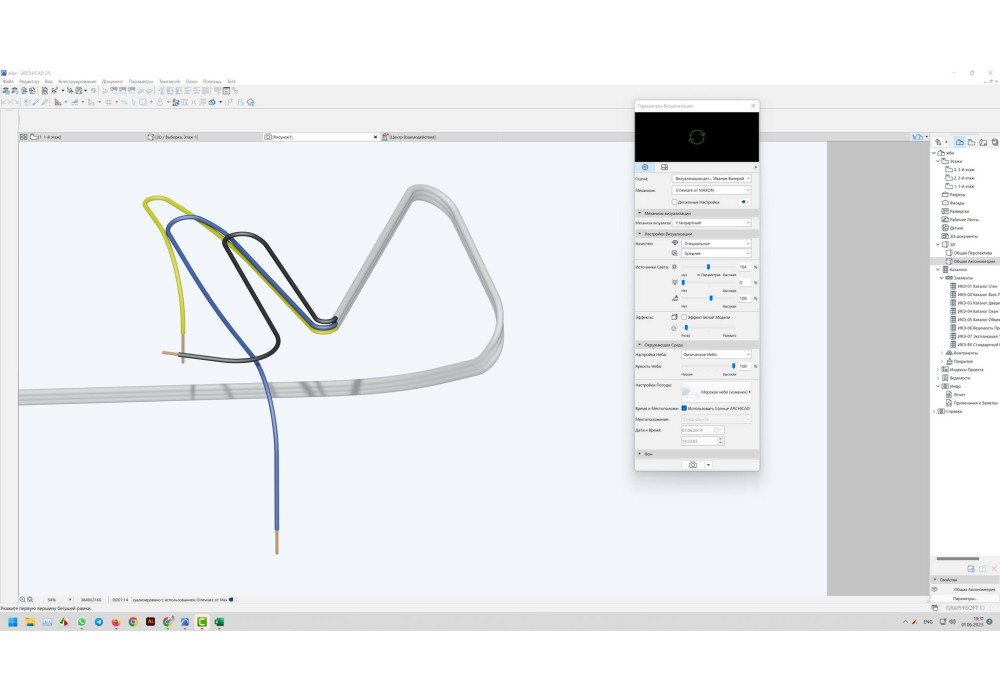

- Гибка во всех направлениях — канал и провод свободно изгибаются в 3D‑пространстве, не ограничиваясь одной плоскостью. Вы задаёте точки маршрута, и объект автоматически строит плавные переходы между ними.
- Каталоги каналов любого профиля и сечения — прямоугольные, круглые, овальные, многогранные — любой профиль, который требуется для конкретного проекта. Вы создаёте каталог под свои задачи и подключаете его к объекту.
- Каталоги электропроводки — предварительно задан промаркированный каталог электропроводки, готовый к работе. Пользователь может редактировать его: добавлять, удалять, менять позиции, наименования, маркировку, характеристики и стоимость.
- Демонстрация угла изгиба — в 3D и 2D отображается фактический угол каждого изгиба (в градусах). Значение угла доступно как в графическом виде, так и в параметрах объекта.
- Создание собственного меню через Excel — файл‑каталог в Excel содержит наименования, артикулы, характеристики и стоимость. Меню формируется автоматически на основе данных из файла и доступно для выбора прямо из модели — без необходимости вручную править параметры.
- Автоматический расчёт длины провода — библиотека считает:
- общую длину провода (каждой марки по отдельности и суммарно);
- общую длину канала (каждого типа по отдельности и суммарно);
- длину каждого прямого участка;
- количество изгибов;
- количество прямых участков;
- длину участков с изгибом;
- угол каждого изгиба (в градусах).
- Общий подсчёт проводки по проекту — в каталогах ArchiCAD выполняется автоматическая суммация всех проводов и каналов одного типа по всему проекту. Вы получаете итоговую ведомость: сколько метров конкретного кабеля проложено, сколько метров канала каждого сечения использовано, общее количество изгибов — без ручного подсчёта.
- Раздельный и совместный вывод в каталоги — провод и канал можно выводить в спецификации как раздельно (отдельные ведомости по проводке и по каналам), так и совместно (единая ведомость с группировкой по типам, помещениям или системам). Все данные — длина, наименование, артикул, стоимость, количество, углы изгибов — автоматически попадают в каталоги и спецификации ArchiCAD.
- Маркировка проводов в модели и спецификациях — каждая трасса несёт свою маркировку, которая отображается в модели и выводится в спецификации, что позволяет однозначно идентифицировать кабель в любой точке проекта.
- Интеграция цен через Excel — актуальные цены и наименования подтягиваются из файла Excel, что обеспечивает корректную стоимость в сметах и спецификациях.
Принцип работы с Excel
Интеграция данных реализована по методологии, описанной в видеокурсах «Создание мультибиблиотек»:
- Файл Excel выступает источником данных — наименования, размеры, артикулы, цены и любые другие параметры каналов и проводов.
- GDL‑объект считывает структуру каталога из Excel и формирует пользовательское меню: разделы, позиции, характеристики.
- При выборе позиции в меню модель автоматически обновляет геометрию, текстуры и параметры для спецификаций.
- Вы можете редактировать каталог в Excel — добавлять, удалять и менять позиции, и изменения подтягиваются в модель.
- Каталоги, поставляемые с библиотекой, можно грамотно редактировать или полностью заменять на свои собственные.
Где применима библиотека
- Электромонтаж — кабельные трассы, проводка, слаботочные системы: промаркированная электропроводка с выводом маркировки в модель и спецификации.
- Каналы и лотки — кабельные каналы, монтажные лотки, гофрированные трубы любого профиля и сечения.
- Совмещённая прокладка — канал и провод в одном объекте с раздельным расчётом длины по каждому элементу.
- Сметы и ведомости — автоматический общий подсчёт длины проводов и каналов по всему проекту с группировкой и выводом в спецификации.
- Любые проекты, где требуется точное моделирование гнущихся трасс с последующим расчётом длины, количества изгибов и выводом данных в спецификации.
Варианты поставки и стоимость
Библиотека предлагается в двух вариантах — с разной стоимостью:
- Вариант с возможностью редактирования каталога — пользователь получает полный доступ к редактированию файла Excel: может создавать собственные каталоги каналов и проводов, добавлять, удалять и менять позиции, наименования, маркировку и цены.
- Вариант без возможности редактирования каталога — пользователь работает с предустановленным каталогом, который поставляется с библиотекой. Редактирование файла Excel недоступно. Этот вариант стоит дешевле и подходит тем, кого устраивают готовые каталоги автора.
Оба варианта поддерживают полный рабочий режим: моделирование, расчёт длин и углов, общий подсчёт проводки, вывод данных в спецификации и сметы.
Персональная защита проекта
Библиотека персональна — полный рабочий режим доступен только у владельца. Все остальные пользователи, открывающие проект, видят библиотеку в демонстрационном режиме.
Это сделано для того, чтобы проектировщик мог отправлять свой проект коллегам, смежникам или заказчикам в рамках совместной работы — и быть уверенным, что никто без его участия не сможет внести изменения в заложенные проектные решения.
Таким образом, при передаче файла проекта все параметры канала и проводки (маршрут, радиусы, наименования, маркировка, расчёты) остаются неизменными: править их может только владелец библиотеки. Это сохраняет целостность проектных данных и исключает несогласованное редактирование на любой стадии совместной работы.
Технические требования
- ArchiCAD 25 и выше.
- Microsoft Excel — для работы с каталогами наименований и цен (только в варианте с возможностью редактирования).
- Дополнительные плагины или аддоны не требуются — библиотека работает на штатных средствах GDL и интеграции с Excel.
Условия использования
- Все права на библиотеку и сопутствующие материалы принадлежат автору.
- Запрещается распространять, перепродавать или передавать библиотеку и файлы Excel третьим лицам без письменного согласования с автором.
- В рабочем режиме пользователю доступен полный функционал и все права на использование библиотеки в проектной деятельности.
