Библиотека «Гибкая труба» для ArchiCAD 25+
Описание библиотеки
Параметрический библиотечный элемент «Гибкая труба» для ArchiCAD 25 — полностью самостоятельный GDL‑объект с интеграцией данных через Excel. Труба гнётся во всех направлениях, поддерживает индивидуальную настройку радиусов изгиба для каждого участка, автоматически считает длину, количество изгибов и прямых участков и выводит все данные в спецификации.
Библиотека построена на тех же принципах, что описаны в видеокурсах по созданию мультибиблиотек: пользовательское меню с наименованиями формируется на основе файла Excel, а выбор конкретной трубы осуществляется прямо из интерфейса модели.
Ключевые возможности
- Гибка во всех направлениях — труба свободно изгибается в 3D‑пространстве, не ограничиваясь одной плоскостью. Вы задаёте точки маршрута, и объект автоматически строит плавные переходы между ними.
- Управление радиусами изгиба — радиус можно задать единым для всех участков или индивидуально для каждого отдельного изгиба. Это позволяет точно моделировать реальные ограничения труб по минимальному радиусу гибки.
- Демонстрация угла изгиба — в 3D и 2D отображается фактический угол каждого изгиба (в градусах). Значение угла доступно как в графическом виде (подсказка при наведении, выноска), так и в параметрах объекта, чтобы проектировщик мог сразу оценить соответствие нормативам (например, допустимый угол поворота для конкретного типа трубы).

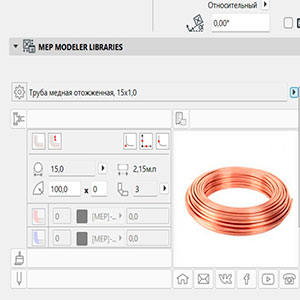

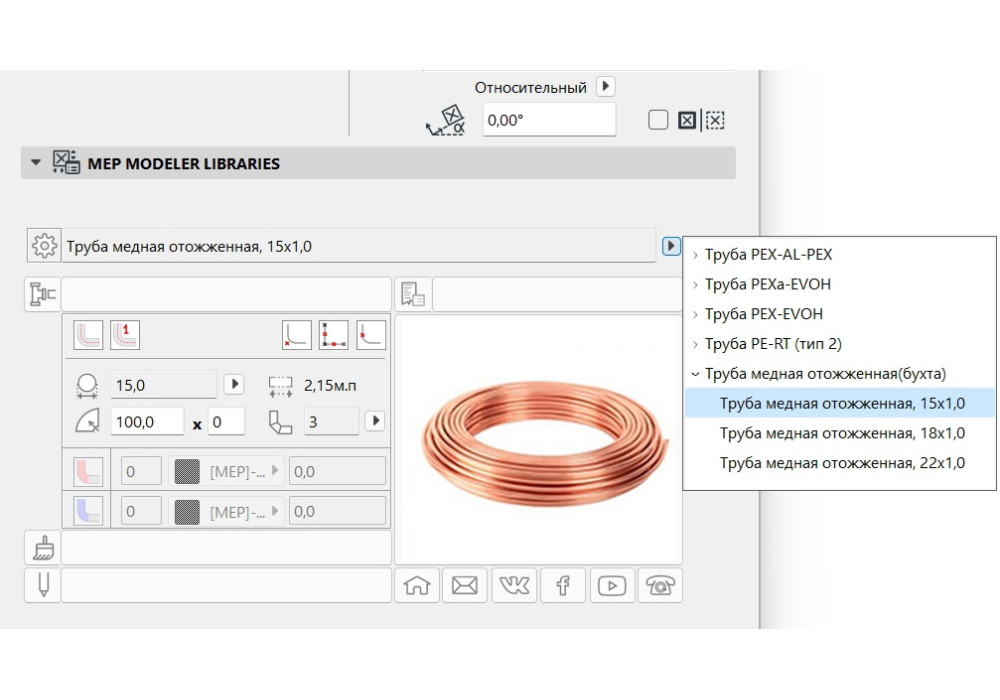

- Создание собственного меню через Excel — файл‑каталог в Excel содержит наименования труб, артикулы, характеристики и стоимость. Меню формируется автоматически на основе данных из файла и доступно для выбора прямо из модели — без необходимости вручную править параметры.
- Универсальность — библиотека применима для любых гнущихся труб: металлопластиковых, PEX, медных, ПЭТ и других. Вы создаёте любой каталог наименований под свои задачи — и подключаете его к объекту.
- Автоматический расчёт — библиотека считает:
- общую длину трубы;
- длину каждого прямого участка;
- количество изгибов;
- количество прямых участков;
- длину участков с изгибом;
- угол каждого изгиба (в градусах).
- Вывод в спецификации и сметы — все данные (длина, наименование, артикул, стоимость, количество, углы изгибов) выводятся в каталоги и спецификации ArchiCAD. Интеграция с Excel обеспечивает актуальность цен и наименований.
Принцип работы с Excel
Интеграция данных реализована по методологии, описанной в видеокурсах «Создание мультибиблиотек»:
- Файл Excel выступает источником данных — наименования, размеры, артикулы, цены и любые другие параметры труб.
- GDL‑объект считывает структуру каталога из Excel и формирует пользовательское меню: разделы, позиции, характеристики.
- При выборе позиции в меню модель автоматически обновляет геометрию, текстуры и параметры для спецификаций.
- Вы можете редактировать каталог в Excel — добавлять, удалять и менять позиции, и изменения подтягиваются в модель.
- Каталоги, поставляемые с библиотекой, можно грамотно редактировать или полностью заменять на свои собственные.
Где применима библиотека
- Инженерные системы — водоснабжение, отопление, тёплый пол: металлопластиковые и PEX‑трубы.
- Газоснабжение — гибкие подводки и трубопроводы.
- Кондиционирование и вентиляция — медные трубопроводы для фреоновых трасс.
- Любые проекты, где требуется точное моделирование гнущихся трубопроводов с последующим расчётом длины и количества элементов.
Персональная защита проекта
Библиотека персональна — полный рабочий режим доступен только у владельца. Все остальные пользователи, открывающие проект, видят библиотеку в демонстрационном режиме.
Это сделано для того, чтобы проектировщик мог отправлять свой проект коллегам, смежникам или заказчикам в рамках совместной работы — и быть уверенным, что никто без его участия не сможет внести изменения в заложенные проектные решения.
Таким образом, при передаче файла проекта все параметры трубы (радиусы, наименования, расчёты) остаются неизменными: править их может только владелец библиотеки. Это сохраняет целостность проектных данных и исключает несогласованное редактирование на любой стадии совместной работы.
Технические требования
- ArchiCAD 25 и выше.
- Microsoft Excel — для работы с каталогами наименований и цен.
- Дополнительные плагины или аддоны не требуются — библиотека работает на штатных средствах GDL.
Условия использования
- Все права на библиотеку и сопутствующие материалы принадлежат автору.
- Запрещается распространять, перепродавать или передавать библиотеку и файлы Excel третьим лицам без письменного согласования с автором.
- В рабочем режиме пользователю доступен полный функционал и все права на использование библиотеки в проектной деятельности.
