Библиотека «Канализация чугунная Smart SML» для ArchiCAD
Описание библиотеки
Библиотека чугунной канализации Smart SML — набор параметрических GDL‑объектов для ArchiCAD, охватывающий полный ассортимент элементов системы: трубы, отводы, тройники, крестовины, ревизии, сифоны, хомуты, переходники и вспомогательные фитинги. Каждый элемент выполнен в соответствии с геометрией и маркировкой реальных изделий Smart SML.
Это базовая библиотека: элементы позиционируются в пространстве вручную и стыкуются за точки. Модель не использует привязку к системам и не требует внешних файлов данных — всё работает на штатных средствах GDL внутри ArchiCAD. Поскольку библиотека построена исключительно на встроенном функционале GDL, она не требует установки каких‑либо аддонов, плагинов или сторонних программ.
Принцип работы
- Ручное позиционирование — каждый элемент размещается в проекте пользователем и ориентируется в пространстве самостоятельно.
- Стыковка за точки — элементы соединяются между собой через hotspot‑точки: подводите объект к точке стыка, и он встаёт на нужное место.
- Без привязки к системам — библиотека не распознаёт инженерные системы и не требует настройки связей. Это обеспечивает простоту и скорость работы: поставил, состыковал, готово.
- Без интеграции с Excel — библиотека не использует внешние каталоги данных. Все параметры элементов заложены в самих объектах.

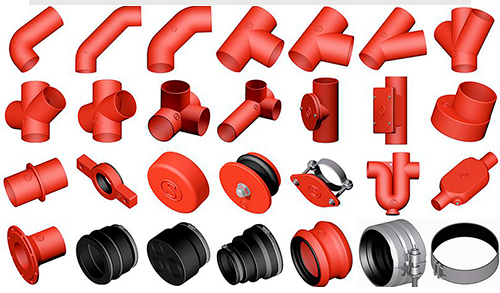

Состав библиотеки
Трубы
- Труба
Отводы
- Отвод 88° (короткий)
- Отвод 69° (короткий)
- Отвод 45° (короткий)
- Отвод 30° (короткий)
- Отвод 15° (короткий)
- Отвод 45° (с удлинённой стороной 250 мм)
- Отвод 88° (с удлинённой стороной 250 мм)
- Отвод 88° (с успокоительным участком 250 мм)
- Отвод 88° (из двух колен по 44°)
Тройники
- Тройник 88°
- Тройник 69°
- Тройник 45°
Крестовины
- Крестовина 45° (одноплоскостная)
- Крестовина 70° (одноплоскостная)
- Крестовина 88° (одноплоскостная)
- Крестовина 88° (двухплоскостная)
- Крестовина 88° (двухплоскостная с длинной стороной)
Ревизии
- Ревизия (с круглым отверстием)
- Ревизия (с прямоугольным отверстием)
Переходы и опорные элементы
- Фитинг переходной
- Опорная труба
- Опорное кольцо
Заглушки
- Заглушка (торцевая)
- Заглушка (пресс)
- Заглушка (с прижимными скобами)
Сифоны
- Сифон (универсальный)
- Сифон (ливневый)
Фланцы и переходники на другие материалы
- Фланец (переходной)
- Konfix (переходник на другие материалы)
- Konfix Multi
- Konfix Multiquick
Соединительные элементы и хомуты
- SVE (соединительный элемент)
- Rapid (хомут соединительный W2)
- CV (хомут)
- Rapid (хомут соединительный W5)
- Kombi‑Kralle (хомут усиливающий)
Где применима библиотека
- Внутренняя канализация — стояки, отводные линии, вентиляционные вытяжки.
- Ливневая канализация — с использованием ливневых сифонов и соответствующих отводов.
- Переходы на другие материалы — через линейку Konfix для стыковки чугунной канализации с пластиковыми, стальными и медными трубами.
- Любые проекты, где требуется точное 3D‑моделирование чугунной канализации Smart SML с корректной геометрией каждого элемента.
Технические требования
- ArchiCAD 16 и выше (для версии 16 работоспособность подтверждена базовыми GDL‑возможностями; для версий 25 и выше — полная совместимость и оптимальная производительность).
- Дополнительные плагины, аддоны или внешние файлы данных не требуются — библиотека полностью работает на штатных средствах GDL.
Условия использования
- Все права на библиотеку и сопутствующие материалы принадлежат автору.
- Запрещается распространять, перепродавать или передавать библиотеку третьим лицам без письменного согласования с автором.
