Библиотека фитингов ПНД для ArchiCAD
Состав библиотеки
Библиотека содержит параметрические GDL-объекты (формат .gsm) для проектирования наружных сетей водоснабжения с использованием фитингов из полиэтилена низкого давления (ПНД): компрессионных, электросварных и литых типа СПИГОТ. Элементы поддерживают корректное отображение на планах, разрезах и в 3D, а также автоматическое формирование спецификаций и ведомостей.
Перечень элементов
- Заглушка компрессионная ПНД.gsm
- Заглушка литая СПИГОТ ПНД.gsm
- Заглушка электросварная ПНД.gsm
- Кран шаровой компрессионный ПНД-ПВХ.gsm
- Кран шаровой компрессионный ПНД.gsm
- Кран шаровой компрессионный с внутренней резьбой ПНД.gsm
- Кран шаровой компрессионный с наружной резьбой ПНД.gsm
- Кран шаровой электросварной для установки в грунте ПНД.gsm
- Крестовина литая СПИГОТ ПНД.gsm
- Муфта электросварная с внутренней резьбой ПНД.gsm
- Муфта электросварная с накидной гайкой ПНД.gsm
- Муфта электросварная с наружной резьбой ПНД.gsm
- Муфта компрессионная переходная ПНД.gsm
- Муфта компрессионная ПНД-ПВХ.gsm
- Муфта компрессионная ПНД.gsm
- Муфта компрессионная с внутренней резьбой ПНД.gsm
- Муфта компрессионная с наружной резьбой ПНД.gsm
- Муфта литая защитная ПНД.gsm
- Муфта электросварная ПНД.gsm
- Неразъёмное соединение с внутренней латунной резьбой СПИГОТ ПНД.gsm
- Неразъёмное соединение с наружной латунной резьбой СПИГОТ ПНД.gsm
- Отвод литой ПНД (СПИГОТ).gsm
- Отвод электросварной ПНД.gsm
- Отвод электросварной с внутренней резьбой ПНД.gsm
- Отвод электросварной с накидной гайкой ПНД.gsm
- Отвод электросварной с наружной резьбой ПНД.gsm
- Переход литой ПНД (СПИГОТ).gsm
- Переход ПНД-СТАЛЬ.gsm
- Переход электросварной ПНД.gsm
- Седелка компрессионная ПНД.gsm
- Седелка электросварная с внутренней резьбой ПНД.gsm
- Седелка с внутренней резьбой ПНД.gsm
- Седелка с наружной резьбой ПНД.gsm
- Седелка с фрезой электросварная ПНД.gsm
- Седелка электросварная ПНД.gsm
- Тройник компрессионный редукционный ПНД-ПВХ.gsm
- Тройник компрессионный переходной ПНД.gsm
- Тройник компрессионный ПНД-ПВХ.gsm
- Тройник компрессионный ПНД.gsm
- Тройник компрессионный с внутренней резьбой ПНД.gsm
- Тройник компрессионный с наружной резьбой ПНД.gsm
- Тройник литой ПНД (СПИГОТ).gsm
- Тройник электросварной ПНД.gsm
- Угольник компрессионный ПНД-ПВХ.gsm
- Угольник компрессионный ПНД.gsm
- Угольник компрессионный с внутренней резьбой ПНД.gsm
- Угольник компрессионный с наружной резьбой ПНД.gsm
- Фланец компрессионный ПНД.gsm
- Фланцевое соединение СПИГОТ ПНД.gsm
Описание изображений

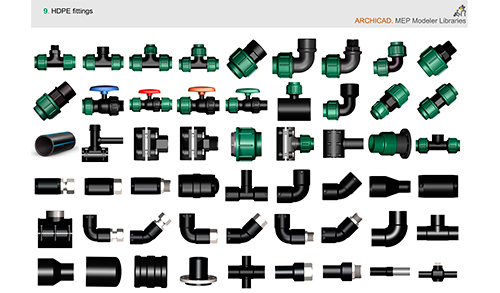

Изображения, представленные на странице, — это скриншоты элементов, сделанные непосредственно в программе ArchiCAD, и собранные в единую картинку для наглядности. Все элементы, перечисленные в составе библиотеки, соответствуют тому, что отображено на этих изображениях.
Видеодемонстрации
Работа библиотеки представлена на разных площадках: Rutube, YouTube, Facebook, ВКонтакте. Автором библиотеки записано достаточное количество видеороликов, демонстрирующих функционал и особенности работы с элементами. Перед покупкой вы можете просмотреть эти материалы и решить для себя — подходит вам данная библиотека или нет.
Важное условие работы библиотеки
Библиотека работает исключительно в связке с расширением MEP Modeler. Без него полный функционал недоступен: объекты отображаются как обычные GDL-элементы без параметров соединений и автоматической увязки с инженерными сетями.
Совместимость
- Поддерживаемые версии ArchiCAD: 16–26 (включительно).
- Рекомендуемый диапазон: ArchiCAD 25 и 26 — в этих версиях библиотека наиболее полно и точно совместима.
- Начиная с ArchiCAD 27: MEP Modeler исключён из состава программы, поэтому библиотека работает некорректно.
Преимущества персональной библиотеки
- Полный контроль над проектом. Поскольку библиотека персональная, только вы можете вносить изменения в объекты и логику их работы — никто другой не сможет незаметно скорректировать параметры, геометрию или атрибуты элементов.
- Защита проектных решений. Другие пользователи видят библиотеку только в демо-режиме: они могут оценить функционал и визуализацию, но не могут редактировать объекты или выгружать их для использования в своих проектах.
- Возможность монетизации изменений. Если заказчику или смежному исполнителю потребуется внести правки в проект, эти работы можно оформить как отдельную услугу и брать за них плату — вы сохраняете эксклюзивное право на редактирование и контроль качества.
- Предсказуемость результатов. Исключается риск того, что кто-то из участников процесса подменит объект на похожий, но с другими параметрами — это снижает вероятность коллизий и переделок на стройке.
Поддержка и обучение
- По библиотеке предоставляется техническая поддержка.
- Можно заказать консультацию, которая поможет быстро вникнуть в работу с MEP Modeler и научиться проектировать инженерные сети с использованием данной библиотеки.
- Работает с интернетом и без него (интернет нужен только для скачивания и обновлений).
- ОС: Windows.
- Версия под macOS — при наличии достаточного количества запросов.
Условия оплаты и использования
- Библиотека предоставляется по разовой оплате, указанной на сайте. Не требует дополнительных платежей — ни ежемесячных, ни понедельных, ни любых иных взносов.
- Вы не имеете права распространять, перепродавать или передавать библиотеку третьим лицам без письменного согласования с автором библиотеки.
- Все права на библиотеку защищены. Использование вне условий лицензии не допускается.
