Библиотека трубопроводной арматуры для ArchiCAD
Состав библиотеки
Библиотека содержит параметрические GDL-объекты (формат .gsm) для проектирования систем водоснабжения и отопления с использованием трубопроводной арматуры. Элементы поддерживают корректное отображение на планах, разрезах и в 3D, а также автоматическое формирование спецификаций и ведомостей.
Перечень элементов
- Вентиль прямоточный с косым фильтром (В-В).gsm
- Вентиль прямоточный, полнопроходной (В-В).gsm
- Воздухоотводчик автоматический (Н).gsm
- Задвижка клиновая (В-В).gsm
- Клапан трехходовой смесительно-разделительный (В-В).gsm
- Клапан трехходовой термостатический смесительный.gsm
- Клапан четырехходовой смесительно-разделительный (В-В).gsm
- Комплект трехходового клапана для котла (FUGAS).gsm
- Кран шаровой дренажный (Н-Ш).gsm
- Кран водоразборный со съемным штуцером (Н-Ш).gsm
- Кран дренажный со штуцером (Н-Ш).gsm
- Кран нижнего подключения радиатора прямой.gsm
- Кран нижнего подключения радиатора угловой.gsm
- Кран шаровой с термометром (В-В).gsm
- Кран шаровой MINI (В-В).gsm
- Кран шаровой MINI (В-Н).gsm
- Кран шаровой для подключения датчика температуры.gsm
- Кран шаровой для подключения манометра.gsm
- Кран шаровой с дренажем и воздухоотводчиком (В-В).gsm
- Кран шаровой с косым фильтром (В-В).gsm
- Кран шаровой с накидной гайкой.gsm
- Кран шаровой с обратным клапаном и дренажом (В-В).gsm
- Кран шаровой с плавным управлением (В-В).gsm
- Кран шаровой с полусгоном.gsm
- Кран шаровой с удлиненным штоком (В-В).gsm
- Кран шаровой со встроенным прямым фильтром (В-В).gsm
- Кран шаровой со встроенным фильтром и редуктором давления (КФРД).gsm
- Кран шаровой трехходовой.gsm
- Кран шаровой угловой с накидной гайкой.gsm
- Кран шаровой угловой с полусгоном (Н-В).gsm
- Кран шаровой.gsm
- Обратный клапан (В-В).gsm
- Обратный клапан муфтовый (В-В).gsm
- Предохранительный клапан с фиксированной настройкой.gsm
- Ручные краны для радиаторов.gsm
- Термостатические краны для радиаторов.gsm
- Тройник косой 25° для погружной гильзы (В-В-В).gsm
- Узел нижнего подключения радиатора прямой.gsm
- Узел нижнего подключения радиатора угловой.gsm
- Универсальный угловой вентиль с цанговым зажимом.gsm
- Универсальный угловой вентиль.gsm
- Фильтр косой (В-Н).gsm
- Фильтр косой (В-В).gsm
- Фильтр косой (Н-Н).gsm
- Фильтр косой с заглушкой (В-В).gsm
- Фильтр прямой (В-В).gsm
- Фильтр прямой (Н-В).gsm
Описание изображений

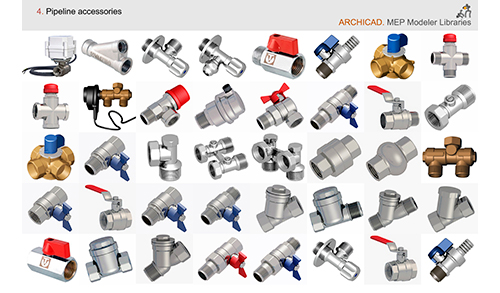

Изображения, представленные на странице, — это скриншоты элементов, сделанные непосредственно в программе ArchiCAD, и собранные в единую картинку для наглядности. Все элементы, перечисленные в составе библиотеки, соответствуют тому, что отображено на этих изображениях.
Видеодемонстрации
Работа библиотеки представлена на разных площадках: Rutube, YouTube, Facebook, ВКонтакте. Автором библиотеки записано достаточное количество видеороликов, демонстрирующих функционал и особенности работы с элементами. Перед покупкой вы можете просмотреть эти материалы и решить для себя — подходит вам данная библиотека или нет.
Важное условие работы библиотеки
Библиотека работает исключительно в связке с расширением MEP Modeler. Без него полный функционал недоступен: объекты отображаются как обычные GDL-элементы без параметров соединений и автоматической увязки с инженерными сетями.
Совместимость
- Поддерживаемые версии ArchiCAD: 16–26 (включительно).
- Рекомендуемый диапазон: ArchiCAD 25 и 26 — в этих версиях библиотека наиболее полно и точно совместима.
- Начиная с ArchiCAD 27: MEP Modeler исключён из состава программы, поэтому библиотека работает некорректно.
Преимущества персональной библиотеки
- Полный контроль над проектом. Поскольку библиотека персональная, только вы можете вносить изменения в объекты и логику их работы — никто другой не сможет незаметно скорректировать параметры, геометрию или атрибуты элементов.
- Защита проектных решений. Другие пользователи видят библиотеку только в демо-режиме: они могут оценить функционал и визуализацию, но не могут редактировать объекты или выгружать их для использования в своих проектах.
- Возможность монетизации изменений. Если заказчику или смежному исполнителю потребуется внести правки в проект, эти работы можно оформить как отдельную услугу и брать за них плату — вы сохраняете эксклюзивное право на редактирование и контроль качества.
- Предсказуемость результатов. Исключается риск того, что кто-то из участников процесса подменит объект на похожий, но с другими параметрами — это снижает вероятность коллизий и переделок на стройке.
Поддержка и обучение
- По библиотеке предоставляется техническая поддержка.
- Можно заказать консультацию, которая поможет быстро вникнуть в работу с MEP Modeler и научиться проектировать инженерные сети с использованием данной библиотеки.
- Работает с интернетом и без него (интернет нужен только для скачивания и обновлений).
- ОС: Windows.
- Версия под macOS — при наличии достаточного количества запросов.
Условия оплаты и использования
- Библиотека предоставляется по разовой оплате, указанной на сайте. Не требует дополнительных платежей — ни ежемесячных, ни понедельных, ни любых иных взносов.
- Вы не имеете права распространять, перепродавать или передавать библиотеку третьим лицам без письменного согласования с автором библиотеки.
- Все права на библиотеку защищены. Использование вне условий лицензии не допускается.
