«Внутренняя канализация (ПВХ)» — умная библиотека для ArchiCAD, разработанная Ивановым Валерием. В ней собраны параметрические элементы трубопроводов и фасонных частей из ПВХ для проектирования систем внутренней бытовой канализации. Библиотека работает на всех версиях ArchiCAD от 25-й и выше (включая 27, 28, 29 и новее) и не требует никаких дополнительных плагинов или расширений от Graphisoft.
Что входит в библиотеку
В библиотеке представлены элементы из непластифицированного поливинилхлорида (PVC-U) — материала, который широко применяется для внутренней канализации в жилых, общественных и промышленных зданиях. Изделия соответствуют требованиям ГОСТ и СП по системам водоотведения, рассчитаны на транспортировку сточных вод с температурой до 95 °C кратковременно и до 80 °C длительно.

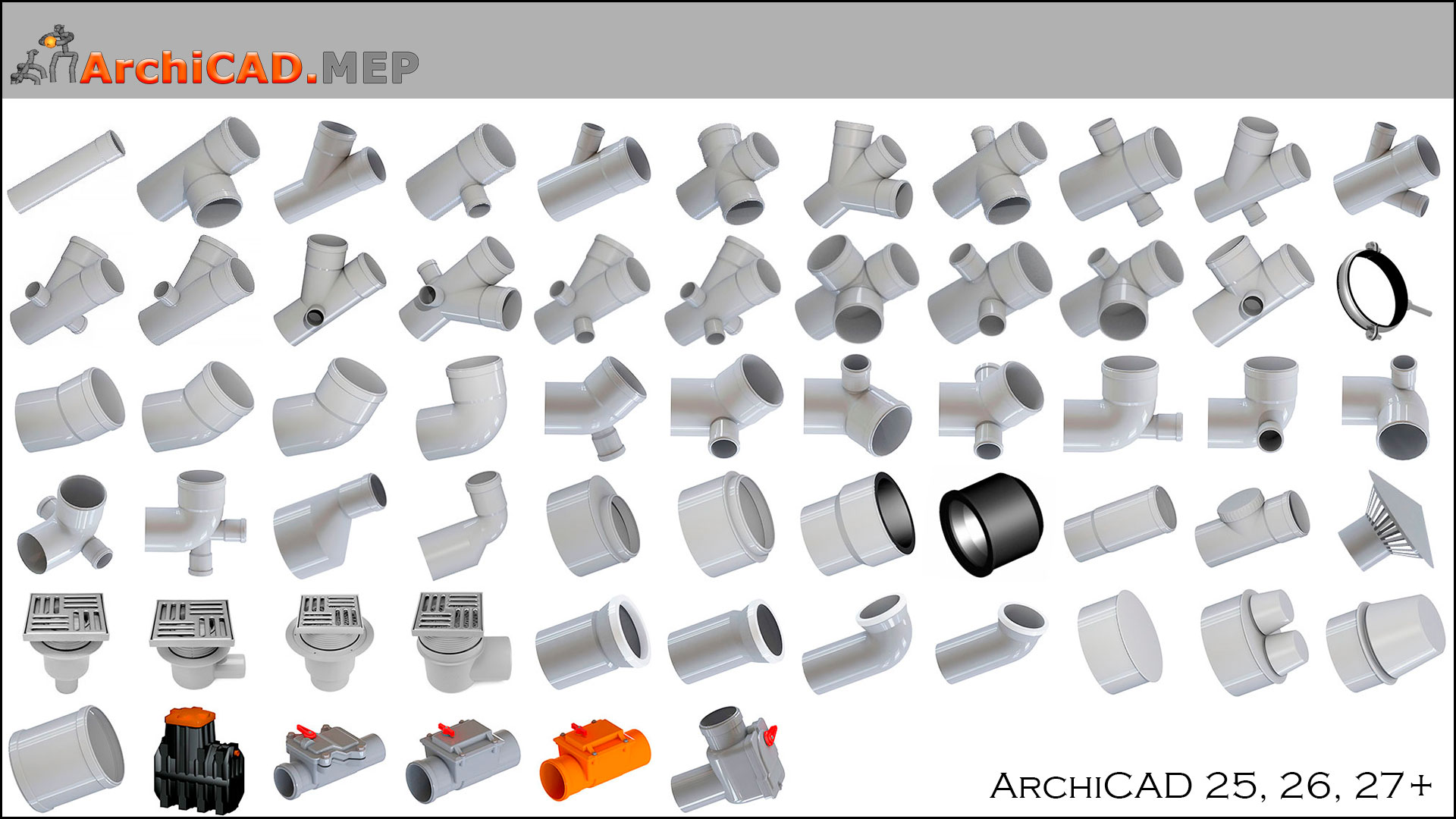

В состав библиотеки входят:
- Трубы канализационные ПВХ — безнапорные, с раструбным соединением, диаметрами 50, 75, 110 мм. Длина труб — 0,5, 1, 2, 3 м. Используются для стояков, горизонтальных отводов, выпусков и разводки по этажам.
- Отводы (колена) ПВХ — с углами 15°, 30°, 45°, 87,5° (почти прямой отвод для стояков). Позволяют формировать повороты трассы в любой плоскости без потери пропускной способности.
- Тройники ПВХ — равнопроходные и переходные, с углами 45° и 87,5°, для подключения ответвлений и объединения потоков. Есть варианты с разными диаметрами входов/выходов.
- Крестовины ПВХ — одноплоскостные и двухплоскостные, для организации сложных узлов подключения сантехнических приборов.
- Ревизии и прочистки — элементы с крышкой для доступа к внутренней полости трубопровода при обслуживании и прочистке засоров.
- Муфты и переходники — для соединения труб на прямых участках и перехода между разными диаметрами, а также адаптеры для стыковки с чугунными и другими типами труб.
- Заглушки и компенсационные патрубки — заглушки для временного перекрытия концов трубопровода, компенсационные патрубки — для компенсации линейного расширения и удобства монтажа.
В чём «умность» библиотеки
Элементы этой библиотеки имеют интеллектуальные точки соединения: при размещении деталей рядом они автоматически стыкуются и формируют непрерывную трассу канализации. Элементы «считывают» диаметры, типы и ориентацию соседних объектов и подстраиваются под направления, к которым пристыковываются. Это позволяет собирать сети максимально близко к логике работы в MEP Modeler, но без необходимости использовать трассировку и без зависимости от дополнительных расширений ArchiCAD.
Почему нет автоперестроения трассы — и почему это плюс
В умной библиотеке не реализовано автоматическое перестроение всей трассы при изменении одного участка: если вы поменяете диаметр или положение одного элемента, соседние детали не подстроятся сами. Такая функция есть только в MEP Modeler и MEP Designer.
Однако именно отсутствие автоперестроения — это та плата, благодаря которой умная библиотека стабильно работает на любой версии ArchiCAD. MEP Modeler удалён из ArchiCAD начиная с 27-й версии, и все библиотеки, завязанные на этот инструмент, перестали полноценно работать. MEP Designer, пришедший ему на смену, на сегодняшний день остаётся нестабильным и «сырым» решением с ограниченным набором готовых библиотек.
Умная библиотека написана простым языком, без использования MEP Modeler или MEP Designer. Изначально она была создана в ArchiCAD 25 и опирается только на стандартный функционал программы. Это гарантирует её работоспособность в любых будущих версиях ArchiCAD — независимо от того, какие инструменты Graphisoft добавит, изменит или удалит. Она даёт почти такой же уровень удобства, как MEP Modeler, но при этом не зависит от внешних инструментов, которые могут исчезнуть или измениться.
Системы MEP
Элементы библиотеки поддерживают работу с системами MEP — это наборы перьев, цветов и покрытий для отображения инженерных сетей в проекте. Система MEP объединяет элементы одной сети в логическую группу, например «Бытовая канализация», «Ливневая канализация», «Дренаж». При добавлении нового элемента в существующую систему он автоматически наследует её параметры — перья, цвета, штриховки. Настраивать системы можно через реквизиты проекта ArchiCAD.
2D и 3D отображение
Каждый элемент корректно отображается и на планах, и в 3D. На плане используются условные обозначения, соответствующие типу и диаметру трубопровода. В 3D — реалистичная геометрия: трубам задаётся правильный наружный диаметр и толщина стенки, фасонные части повторяют форму реальных изделий из ПВХ. Это позволяет одновременно работать с рабочей документацией и объёмной моделью, проверяя стыковку элементов и отсутствие коллизий с конструкциями здания.
Параметрические настройки
Все объекты в библиотеке — параметрические. У каждого элемента можно настроить:
- наружный диаметр и толщину стенки;
- длину участка трубы;
- материал и цвет (в том числе соответствие реальным оттенкам ПВХ-труб — серый, белый, оранжевый);
- принадлежность к системе MEP;
- отображение в 2D и 3D (упрощённый вид, детализированный, условное обозначение);
- направление потока и уклон (для горизонтальных участков).
Один и тот же элемент можно использовать для разных диаметров и длин — достаточно поменять значения в параметрах. Например, один объект трубы подойдёт и для 50 мм, и для 110 мм — меняются только геометрические характеристики, а логика соединений остаётся прежней.
Дополнительные параметры из Excel
Все параметры элементов дополнительно вынесены в Excel. Из файла Excel каждому элементу можно добавлять те или иные характеристики, которые в дальнейшем будут доступны для вывода в каталогах и сметах. Например, можно задать:
- Стоимость — цену за единицу изделия в текущих ценах поставщика;
- Производителя — наименование завода или бренда;
- Артикул или код товара — для точной идентификации позиции в каталоге поставщика;
- Единицу измерения — штуки, метры, комплекты;
- Класс материала и ГОСТ/ТУ — нормативный документ, по которому выпущено изделие;
- Любые пользовательские поля — вес, объём, дата поставки, складской номер и так далее.
Эти данные подхватываются элементами ArchiCAD и затем могут быть выведены в интерактивные каталоги (схемы) — для подсчёта количества, стоимости и формирования спецификаций или смет прямо из модели. Таким образом, один раз заполнив Excel-файл, вы получаете готовую базу по всем элементам библиотеки, которую можно обновлять и использовать в любом проекте.
Совместимость
Библиотека совместима со всеми версиями ArchiCAD от 25-й и выше, включая 27, 28, 29 и новее. Для работы не нужны MEP Modeler, MEP Designer или другие расширения от Graphisoft — достаточно стандартной версии ArchiCAD. Библиотека — это личная разработка Иванова Валерия, написанная без использования внешних инструментов, что гарантирует её стабильную работу в любых будущих версиях программы.
Координация и проверка пересечений
Поскольку канализация строится прямо в ArchiCAD, её легко проверять относительно стен, перекрытий, балок, колонн и других конструкций. Сразу видно, где труба упирается в перегородку или пересекает балку. Такие коллизии лучше находить на этапе проекта — это помогает избежать переделок на стройке.
Где посмотреть примеры и инструкции
Библиотеки известны как библиотеки Иванова Валерия и распространяются через несколько площадок: Facebook, ВКонтакте, Rutube а также на YouTube, где размещено множество видеоматериалов с обзорами и инструкциями по работе с этими библиотеками.
Перед покупкой стоит посмотреть все видеоролики, которые прикреплены к описанию библиотеки: в них показывают функционал, порядок установки и основные приёмы работы. Так вы заранее поймёте, как всё устроено, и избежите недопонимания.
Условия приобретения
Все вопросы по функционалу, совместимости и особенностям применения библиотеки нужно обсудить до оплаты и передачи материалов.
Библиотека — это информационный товар: после передачи она остаётся на вашем устройстве, и технически вернуть её невозможно. Поэтому денежные средства за приобретённую библиотеку не возвращаются.
Авторские права
Библиотека защищена: её нельзя перепродавать, распространять, передавать третьим лицам или выкладывать в открытые источники. Нарушение этих условий влечёт ответственность по закону.
