Библиотека «Пиломатериалы» для ArchiCAD
Это один параметрический элемент, который помогает детально проектировать деревянные конструкции прямо в ArchiCAD. Его главная особенность — это всё тот же единственный элемент: он не зафиксирован в какой‑то одной форме, а гибко меняет профиль и геометрию по вашему желанию. Не нужно искать разные объекты под разные задачи — берёте один элемент и превращаете его в нужную деталь.
Что можно делать с элементом

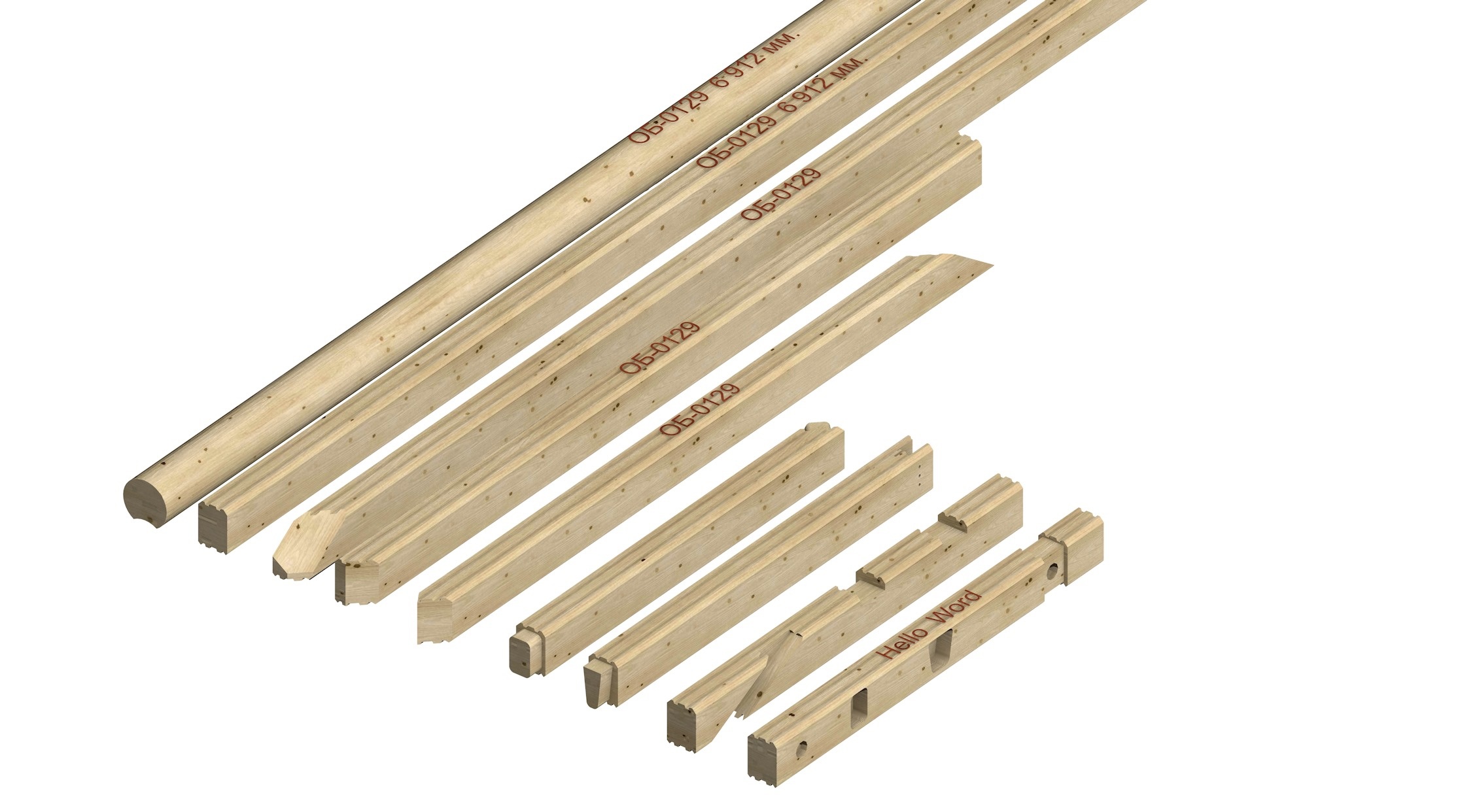

Один и тот же элемент способен принимать любую форму и профиль — всё зависит от операций, которые вы к нему применяете. При этом операции можно комбинировать в любом количестве и в любом порядке. Например, вы берёте базовую заготовку и последовательно профилируете её, сверлите отверстия, вырезаете пазы, формируете шипы, делаете торцовое фрезерование. Из одного и того же исходного элемента получается совершенно разная деталь — от простой доски со скосом до сложного столярного узла.

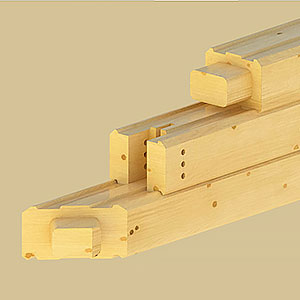

Особенно удобно моделировать сложные соединения — в том числе «ласточкин хвост» и другие типы сопряжений. Вы не рисуете узел вручную, а собираете его из параметрических операций: каждая настройка сразу меняет геометрию, и узел остаётся редактируемым на любом этапе. Если позже нужно изменить размер или шаг шипов — просто меняете параметр, и весь узел пересчитывается автоматически.
Работа с Excel
Элемент умеет работать с Excel, и это один из ключевых инструментов библиотеки. Суть в следующем: вы настраиваете элемент в проекте — задаёте ему необходимые параметры, штриховки, цвет и все характеристики изделия. Затем сохраняете всё это в файл Excel и даёте элементу наименование. После этого в самом ArchiCAD автоматически формируется строка в меню — и ваш новый элемент появляется в списке готовых вариантов, которые можно выбирать и применять прямо в проекте.
Простой пример: вы берёте бревно, задаёте ему нужные параметры и штриховки, сохраняете в Excel и называете, скажем, «Бревно оцилиндрованное 240». Теперь этот элемент доступен в меню внутри ArchiCAD — вы выбираете его из списка, и к нему уже применены все атрибуты, которые вы прописали в Excel. Не нужно каждый раз заново настраивать — элемент уже готов к работе.
Реквизиты и внешний вид
У элемента есть свои системы реквизитов: порода древесины, влажность, сорт, размеры и другие характеристики. Все эти данные хранятся как параметры объекта — их можно использовать для спецификаций, подсчётов и согласований. Для каждого типа пиломатериала можно задать свой цвет и стиль отображения, чтобы элемент правильно смотрелся и на плане, и в 3D. Визуальные настройки согласованы с атрибутами, поэтому документация получается единообразной и понятной.
Персональная лицензия
Библиотека персональна — полноценная работа с элементом доступна только покупателю. Если вы передаёте проект другому пользователю, все элементы библиотеки отображаются у него в демо‑режиме: он видит их на плане и в 3D, но не может редактировать. Проекты можно свободно пересылать коллегам и заказчикам — отображение сохранится, но внесение изменений останется только за владельцем лицензии.
Две цены: с Excel и без
У библиотеки два варианта покупки:
- Полная версия — включает файл Excel и даёт возможность редактировать список наименований: создавать, сохранять и настраивать собственные элементы.
- Упрощённая версия — не включает файл Excel и не позволяет редактировать список наименований.
Зачем два варианта? Если вы покупаете библиотеку на несколько рабочих мест, достаточно один раз приобрести полную версию с файлом Excel, а для остальных машин купить упрощённую версию. Файл Excel из первой покупки распространяется на все остальные — достаточно скопировать его на другие компьютеры. Таким образом, первый раз покупается с Excel, все последующие — без.
Точную цену обоих вариантов обязательно уточняйте перед покупкой — она может меняться в зависимости от текущих условий.
Кому пригодится
- Архитекторам и проектировщикам деревянных домов — элемент помогает быстро собирать конструктивные узлы, детализировать стены, перекрытия и стропильные системы.
- Конструкторам и инженерам — даёт возможность точно прорабатывать сопряжения и формировать корректные спецификации.
- Столярным производствам и мастерским — параметры детали можно использовать для подготовки данных под изготовление: технологических карт и раскроя.
Важно перед покупкой
Работа библиотеки, включая все операции с элементом и взаимодействие с Excel, подробно показана в видеороликах. Их нужно обязательно просмотреть перед покупкой — это поможет понять логику работы и убедиться, что библиотека решает именно ваши задачи.
Все права на библиотеку защищены. Запрещается распространять, перепродавать или передавать библиотеку третьим лицам
Видео
ArchiCAD.Библиотека пиломатериалов. Анонс
ArchiCAD.Библиотека пиломатериалов. Профилирование и каталог древесины
