ArchiCAD: Библиотека «Кирпич и строительные материалы 25+»
Инструмент мастера для точного расчёта и ручной раскладки — создан для тех, кто сам проектирует и строит.
Для кого это в первую очередь
Библиотека создана для мастеров и небольших бригад, которые сами и проектируют, и реализуют объект. Это замкнутый цикл: от раскладки на экране до точного понимания, с какими трудностями столкнёшься на объекте.
Вместо приблизительных прикидок — чёткие чертежи, точные объёмы и понятная смета. Мастер заранее видит, где будут подрезки, как ляжет кирпич на криволинейном участке, сколько уйдёт раствора и какова общая стоимость. Так можно продумать все узкие места ещё до стройки и не искать решения «на коленке» прямо на площадке.
Архитекторам и проектировщикам библиотека тоже пригодится — но как инструмент для детальной проработки узлов, а не для массовой генерации стен.
Один универсальный элемент вместо набора объектов
В основе — один параметрический библиотечный элемент, который трансформируется под любую задачу.
- У элемента 8 опорных точек: 4 по углам и 4 на серединах сторон.
- Тянете за точки — получаете нужную геометрию: скосы, радиусы, сложные контуры.
- Не нужны полилинии и отдельные контуры: форма правится прямо на экземпляре в модели.
Это удобно для каминов, порталов, арок, криволинейных облицовок — везде, где нужна ручная подгонка.
Гибкие слои: включайте только то, что нужно
Каждый экземпляр может использовать от 1 до 3 слоёв — слои подключаются по необходимости:
- Для обычного кирпича достаточно одного слоя.
- Для пазогребневых решений активируете средний слой и настраиваете геометрию — получается корректный паз‑гребень.
- Каждый слой настраивается отдельно: размеры, углы граней, смещения.
Один элемент перекрывает множество материалов: сплошной кирпич, плитку, панели, реечную облицовку, пазогребневые плиты.
Реквизитная система и два режима отображения
Элемент хранит собственные наборы реквизитов: штриховки, перья (контур, фон), материалы.
Переключатель отображения даёт два режима:
- Режим «чертёж» — условные цвета и штриховки для планов и согласований.
- Режим «визуализация» — реальные материалы для рендера.
Можно быстро покрасить группу элементов по‑разному для плана (например, колонны — жёлтые, забор — красный), а затем одним переключателем получить реалистичную картинку с корректными материалами.
Ручная раскладка без автоматической стыковки
Здесь нет «умной» генерации кладки по стенам. Это инструмент ручной раскладки:
- Настраиваете один экземпляр под нужный кирпич/плитку.
- Тиражируете: ставите второй, третий — туда, где нужно.
- Подрезки, смещения и подгонки делаете вручную по месту — именно так добиваются аккуратного вида в декоративных зонах.
Вы сами контролируете раскладку, стыки и внешний вид — это важно для ответственных участков.
Точные расчёты: объём, раствор, вес, стоимость

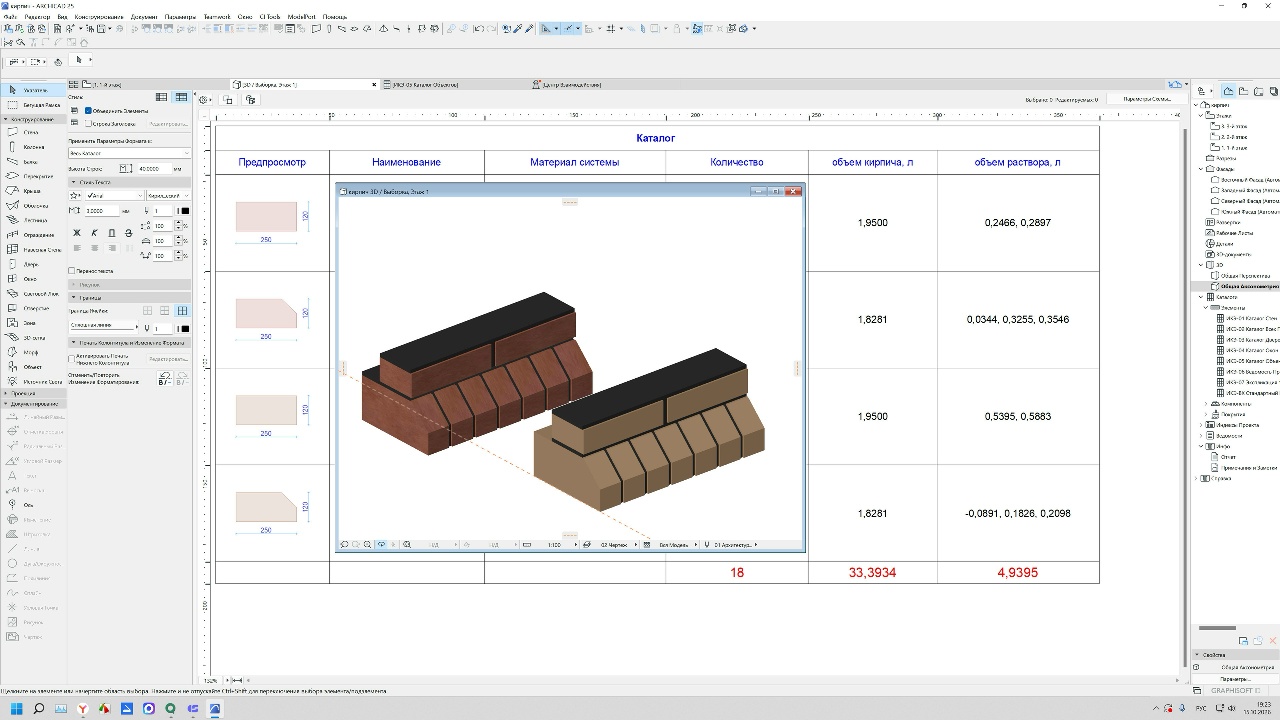

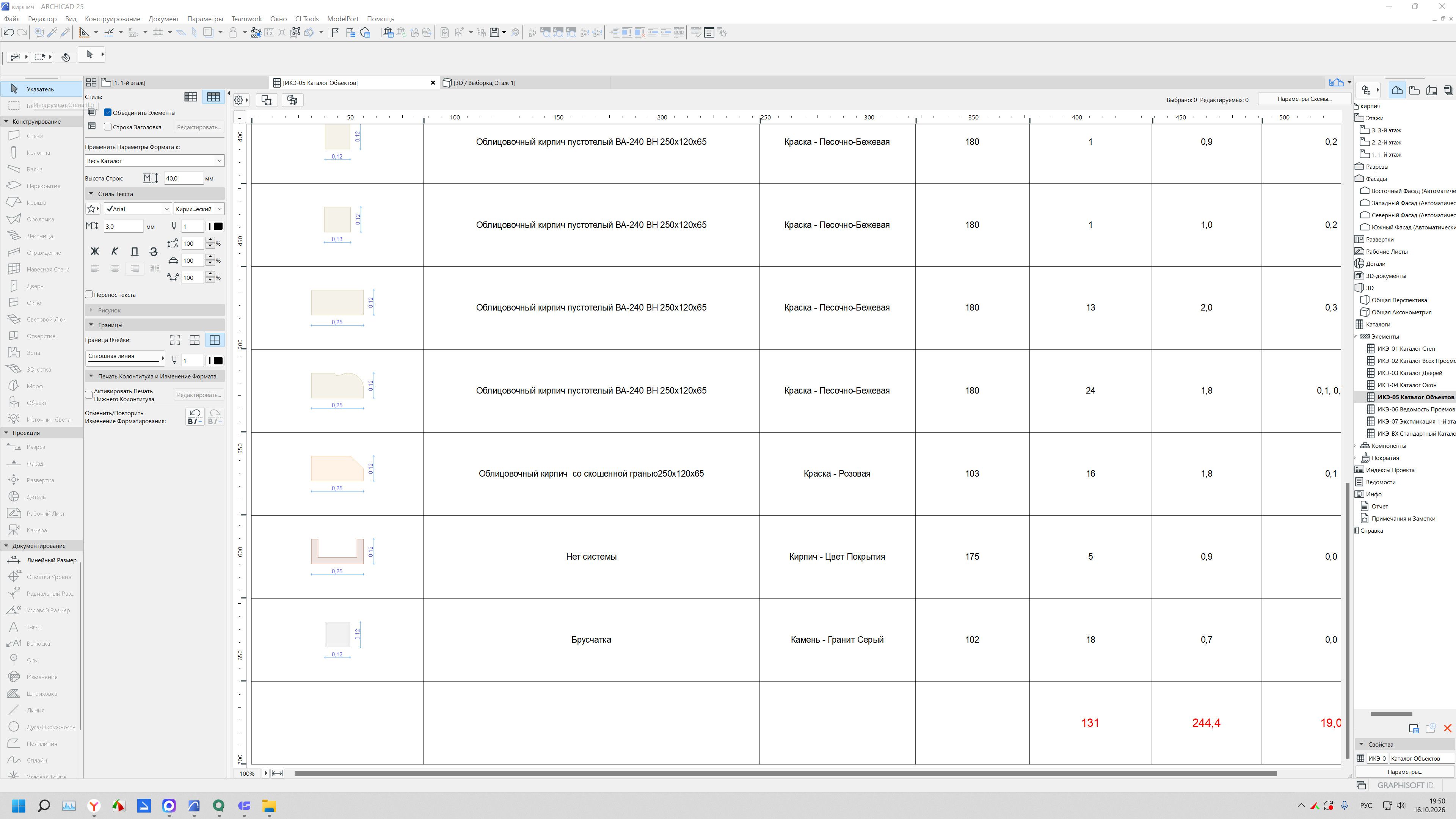

На выходе вы получаете готовый каталог с чертежами и расчётами, которые обновляются при изменении параметров:
- Объём основного материала (кирпич, плитка, панели) — считается автоматически по габаритам и количеству.
- Раствор — отдельный расчёт по площади кладки и толщине шва. Контур растворных швов подключается отдельно и считается очень точно.
- Вес — при заполнении нужных полей пользователь получает общий вес всей раскладки.
- Стоимость — можно задать цену за единицу материала и за раствор; система автоматически посчитает общую стоимость.
Такой подход закрывает потребность мастера: сразу понятно, сколько закупить кирпича, сколько мешков раствора, какой транспорт нужен и какая выйдет смета.
Почему это экономит время и деньги на стройке
- Продумываете трудности заранее. На компьютере видно, где будут сложные подрезки и нестандартные стыки — решение находят до выезда на объект.
- Меньше переделок. Точные расчёты и визуализация снижают риск ошибок и перерасхода материалов.
- Быстрое согласование. Два режима отображения позволяют быстро показать заказчику понятный план и реалистичный рендер.
Персональная защита проекта
Библиотека персональна — полный рабочий режим доступен только у владельца. Все остальные пользователи, открывающие проект, видят библиотеку в демонстрационном режиме.
Это позволяет проектировщику отправлять проект коллегам, смежникам или заказчикам и быть уверенным, что никто без его участия не сможет внести изменения в заложенные проектные решения. При передаче файла проекта все параметры (геометрия, наименования, маркировка, расчёты) остаются неизменными: править их может только владелец библиотеки. Так сохраняется целостность проектных данных и исключается несогласованное редактирование на любой стадии совместной работы.
Технические требования
- ArchiCAD 25 и выше.
- Дополнительные плагины или аддоны не требуются — библиотека работает на штатных средствах GDL.
Условия использования
- Все права на библиотеку и сопутствующие материалы принадлежат автору.
- Запрещается распространять, перепродавать или передавать библиотеку третьим лицам без письменного согласования с автором.
- В рабочем режиме пользователю доступен полный функционал и все права на использование библиотеки в проектной деятельности.
Практические советы по работе
- Сделайте 5–10 типовых экземпляров с разными настройками (размеры, слои, реквизиты) и сохраните их в проекте — это база для быстрой раскладки.
- Меняйте форму за опорные точки. Если геометрия не подошла — просто потяните за серединные точки и скорректируйте контур.
- Используйте переключатель режимов. Держите отдельно «чертёжный» и «визуальный» вид — это удобно при согласовании.
- Сразу проверяйте расчёты. После раскладки смотрите каталог: объём, раствор, вес, стоимость. При изменении геометрии цифры пересчитаются автоматически.
- Не пытайтесь автоматизировать всю кладку. Этот инструмент заточен под ручную, точную работу — используйте его там, где важен контроль и детализация.
