Библиотека «Система круглых ПВХ каналов ПЛАСТИВЕНТ» для ArchiCAD

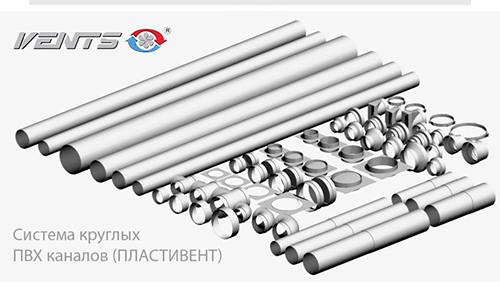

Это библиотека параметрических объектов для ArchiCAD, воспроизводящая систему круглых пластиковых вентиляционных каналов «ПЛАСТИВЕНТ». Все элементы выполнены в виде готовых объектов с реальными размерами и сечениями, соответствующими каталогу производителя. Вы размещаете элементы на плане и в 3D — и сразу получаете корректную модель вентиляционной системы.
Состав библиотеки
Библиотека включает следующие элементы системы:
- Канал круглый — прямой участок воздуховода. Диаметры: 100, 125, 150 и 200 мм. Длина от 350 до 2500 мм.
- Канал круглый телескопический — двухчастный канал с регулируемой длиной (300–500 или 500–1000 мм). Диаметры: 100, 125, 150 мм.
- Колено 45° — отвод под углом 45°. Диаметры: 100, 125 мм.
- Колено 90° — отвод под углом 90°. Диаметры: 100, 125, 150 мм.
- Тройник — соединение трёх воздуховодов одного диаметра под углом 90°. Диаметры: 100, 125, 150 мм.
- Пластина настенная — для вывода канала через стену. Диаметры: 100, 125, 150, 200 мм.
- Соединитель для круглых каналов — прямое соединение двух каналов одного диаметра.
- Соединитель с обратным клапаном — соединитель с встроенным обратным клапаном.
- Соединитель с обратным клапаном и настенной пластиной — комбинированный элемент.
- Редуктор универсальный — переход между диаметрами (например, 125–129 мм).
- Редуктор асимметричный — переход между разными диаметрами.
- Соединитель круглых и плоских каналов — переход с круглого сечения на плоское. Присоединительные размеры: 100–55×110, 100–60×122, 125–60×204, 150–90×220 мм.
- Соединитель для круглых гибких каналов — для подключения гибких воздуховодов (с резьбой, левой или правой).
- Держатель круглых каналов — монтажный хомут для крепления к стене или потолку. Диаметры: 100, 125, 150, 200 мм.
Параметры и настройки
Каждый элемент имеет параметры, соответствующие реальным изделиям: диаметр, длина, угол поворота, материал. В 3D элементы отображаются с реальной геометрией и белым цветом ПВХ. На планах (2D) объекты показываются условными обозначениями, соответствующими диаметру. При необходимости можно менять материалы, штриховки и параметры отображения через свойства объекта.
Работа с каталогом
Все наименования и размеры соответствуют номенклатуре каталога «ПЛАСТИВЕНТ». Вы выбираете нужный элемент из меню библиотеки, задаёте диаметр и длину — и объект сразу размещается на плане с корректными габаритами. Это позволяет быстро собирать вентиляционные системы любой конфигурации, не тратя время на ручное моделирование каждого фитинга.
Совместимость
Библиотека работает в ArchiCAD. Элементы можно размещать на планах этажей, в 3D‑окне и в разрезах. Объекты поддерживают привязки и взаимодействуют со стандартными инструментами ArchiCAD.
Защита авторских прав
Все права на библиотеку принадлежат автору. Перепродажа, распространение, передача библиотеки третьим лицам, а также размещение в открытых источниках строго запрещены. Нарушение условий влечёт за собой ответственность в соответствии с действующим законодательством.
Важно перед покупкой
Перед приобретением обязательно просмотрите видеоролики, в которых показано, как устанавливать библиотеку, размещать элементы, собирать вентиляционные системы и работать с параметрами. Это поможет понять логику и убедиться, что библиотека подходит под ваши задачи.
