Библиотека «Плитка облицовочная и тротуарная» для ArchiCAD
Это специализированная библиотека параметрических объектов для ArchiCAD, объединяющая облицовочную (керамическую, каменную и т. п.) и тротуарную плитку. Решение ориентировано на архитекторов, дизайнеров, ландшафтных проектировщиков и мастеров‑плиточников: оно позволяет не просто показать раскладку, а точно рассчитать количество материала с учётом порезки, остатков и особенностей укладки, а также сформировать готовые чертежи с размерами.
Два направления в одной библиотеке
В одной библиотеке объединены два типа задач:
- Облицовочная плитка — для стен, полов, фасадов, мокрых зон; акцент на подбор рисунка, швов, раскладки по осям и визуальной стыковке текстуры.
- Тротуарная плитка и брусчатка — для дорожек, площадок, отмосток; акцент на схемы раскладки, швы, уклоны, примыкания к бордюрам и учёт остатков при мощении.
При этом используется единый механизм настройки — через Excel, без необходимости переключаться между разными типами объектов.
Любая геометрия через собственный механизм

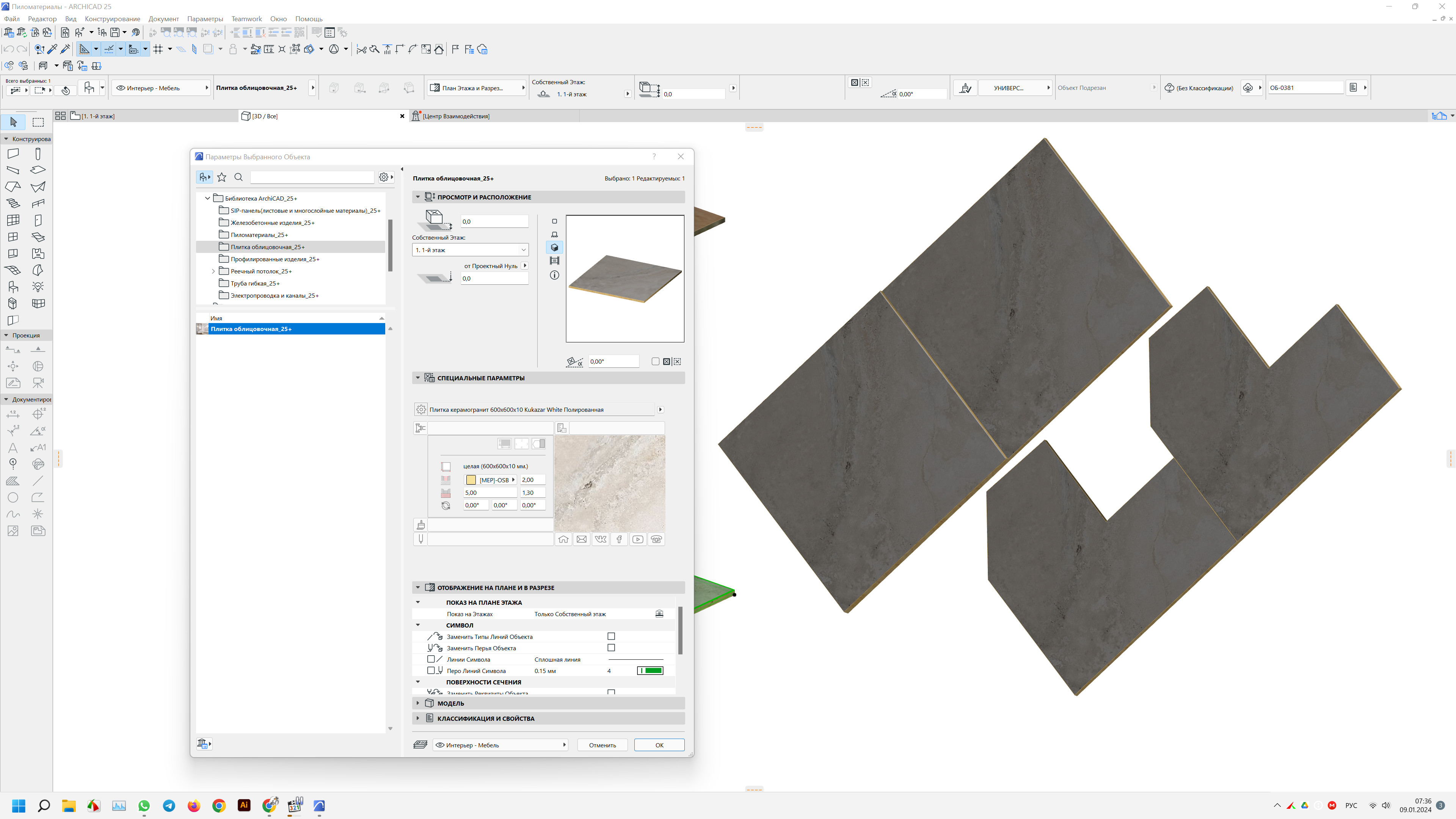

В библиотеке применён собственный механизм, позволяющий задавать плитке любую геометрию: прямоугольную, квадратную, фигурную, нестандартную. Вы задаёте параметры (длину, ширину, толщину, форму) — и объект сразу принимает нужную геометрию. Поддерживается вращение, подгонка по рисунку: можно проверить, как стыкуется орнамент или фактура в конкретном месте.
Целая и порезанная плитка: автоматическое определение
Модель сама определяет в каталогах, какой элемент является целой плиткой, а какой — порезанным фрагментом. У каждого фрагмента может быть свой ID, что позволяет отслеживать положение каждой плитки на плане и в 3D.
Зона отреза и учёт остатков
У порезанной плитки визуально выделяется зона отреза — это помогает сразу видеть, где проходит линия реза. В каталоге и на чертежах отображаются не только размеры целой плитки, но и габариты обрезков. Вы можете оценить, пригоден ли остаток для дальнейшего использования (например, в узком месте, у стены, в углу), и тем самым минимизировать отходы.
Остатки можно выделять в отдельные слои (например, «остатки», «обрезки», «материал на добор») и формировать по ним отдельную ведомость. Это удобно для закупки: вы видите, сколько нужно целых плиток, а какие куски могут быть использованы повторно.
Автоматические чертежи в каталоге с готовыми размерами
Ключевая функция библиотеки — автоматическое формирование чертежей в каталоге. Для каждого типа плитки (включая порезку) создаётся отдельный лист/вид с проставленными размерами. На чертеже видно:
- габариты целой плитки;
- размеры и форму обрезка;
- зону отреза;
- обозначение ID и маркировки.
Не нужно вручную образмеривать каждый фрагмент: размеры проставляются автоматически, что экономит время и снижает риск ошибок.
Гибкая настройка швов и шага укладки
Шаг между плитками (шов) редактируется через параметры объекта. Вы задаёте ширину шва — и модель автоматически пересчитывает раскладку и количество элементов. Это влияет на итоговый метраж и штучный расчёт, а также позволяет подбирать оптимальный шов под тип плитки (для облицовки — обычно 2–5 мм, для мощения — 3–8 мм и более).
Текстуры и визуализация
Имя текстуры и путь к файлу задаются в Excel. После сохранения файла плитка автоматически отображается с нужной текстурой в 3D и на планах. Поддерживается:
- подбор рисунка и стыковка орнамента;
- вращение текстуры для подгонки по рисунку;
- разные текстуры для разных типов плитки в одном проекте.
Таким образом, вы можете заранее оценить, как будет выглядеть покрытие, и избежать визуальных «перекосов» рисунка.
Управление библиотекой через Excel
Вся номенклатура и параметры хранятся в Excel‑файле. В него заносятся:
- Наименование и тип — облицовочная/тротуарная, коллекция, артикул.
- Размеры и форма — длина, ширина, толщина, особенности профиля.
- Текстура и материал — имя файла, цвет, фактура, класс износостойкости.
- Параметры укладки — рекомендуемый шов, схема раскладки, направление рисунка.
После сохранения файла всё автоматически появляется в меню модели. Вы выбираете нужный вариант из списка — и плитка принимает заданную форму, размеры и текстуру. Можно формировать собственные каталоги: удалять ненужные позиции, создавать новые разделы под конкретные коллекции плитки.
Для кого эта библиотека
- Мастера‑плиточники — точный подсчёт материала, видимые остатки, возможность заранее оценить, сколько плитки купить и где использовать обрезки.
- Прорабы — контроль закупки и расхода, наглядные чертежи с размерами для бригады.
- Архитекторы и дизайнеры — профессиональная раскладка плитки в проекте с учётом рисунка, швов и порезки, готовые чертежи для рабочей документации.
- Те, кто делает ремонт самостоятельно — понятная визуализация раскладки и точный подсчёт без переплат за лишний материал.
Персональный доступ и права редактирования
Библиотека является персональной — полноценно управлять ею и редактировать библиотечные элементы может только пользователь, который приобрёл и настроил библиотеку. Другие участники проекта на своих компьютерах будут видеть корректное отображение элементов в 3D и на планах, но не смогут вносить изменения в параметры или структуру библиотечных объектов.
Защита авторских прав
Все права на библиотеку принадлежат автору. Перепродажа, распространение, передача библиотеки третьим лицам, а также размещение в открытых источниках строго запрещены. Нарушение условий влечёт за собой ответственность в соответствии с действующим законодательством.
Важно перед покупкой
Перед приобретением обязательно просмотрите видеоролики, в которых показано, как устанавливать библиотеку, наполнять её через Excel, работать с текстурами, формировать раскладку с учётом порезки и остатков, а также использовать автоматические чертежи в каталоге. Это поможет понять логику и убедиться, что библиотека подходит под ваши задачи.
