Библиотека «SIP‑панель (листовые и многослойные материалы)» для ArchiCAD

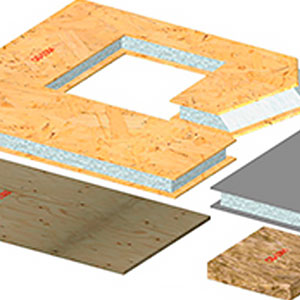

Это параметрический элемент, который позволяет моделировать не только классические СИП‑панели, но и любые другие листовые и слоистые конструкции толщиной до трёх слоёв: минераловатный утеплитель, фанеру, гипсокартон и т. п.
Главная особенность — это по‑прежнему один и тот же элемент, который гибко подстраивается под задачу. Вы не собираете панель из отдельных объектов, а настраиваете её как единую конструкцию: можно работать и с однослойным листом, и с полноценным «пирогом» из трёх слоёв. Каждый слой задаётся отдельно: материал, толщина, приоритет сопряжения, штриховка — и всё это хранится как параметры объекта.
Форма и геометрия

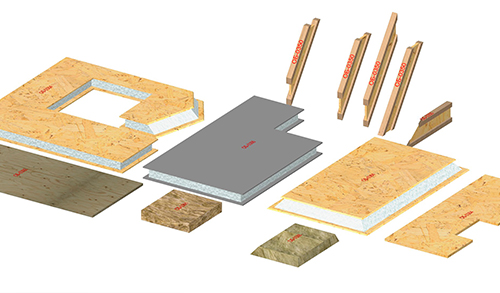

Форма панели практически не ограничена. Элемент может быть прямым, вогнутым, косым, принимать форму многоугольника, треугольника, пятиугольника, параллелограмма, квадрата — в общем, любую геометрию, которая нужна в проекте. Панель можно вытягивать, наклонять, поворачивать, задавать произвольные контуры — и при этом все слои корректно пересчитываются и стыкуются.
Работа с Excel
Меню и параметры создаются через файл Excel. В нём вы прописываете типы материалов, наименования систем, толщины слоёв, штриховки, цвета в 3D и любые другие атрибуты. После сохранения в модели автоматически появляется новое наименование в меню — и при выборе этого варианта все реквизиты подставляются автоматически. То есть вы один раз создали тип панели — и дальше просто выбираете его из списка, не повторяя настройки.
Начальная настройка
Перед началом работы в ArchiCAD нужно один раз импортировать набор реквизитов и картинок (текстур, штриховок, условных обозначений) — после этого библиотека работает корректно во всех проектах.
Автоматические чертежи и образмеривание
Ключевая функция — автоматическая генерация чертежей с образмериванием и их вывод в каталог. Как только вы сформировали панель нужной формы, система сама создаёт образмеренные чертежи — они автоматически попадают в каталог и готовы к использованию на листах или в ведомостях. В каталоге отображаются все ключевые данные: тип системы, материалы слоёв, толщина каждого слоя, габариты панели, площадь, объём. При необходимости можно суммировать данные по всем панелям — например, посчитать общую площадь обшивки или суммарный объём утеплителя.
Карты раскроя
Особая возможность библиотеки — составление карт раскроя. Система формирует автоматические проекции, предназначенные специально для раскроя: выстраивая здание или готовя проект, вы можете перетаскивать эти проекции на карту раскроя и собирать из них чертежи для раскроя больших листов на мелкие элементы. Такой подход позволяет сразу готовить данные для производства — без ручного переноса размеров и перерисовки деталей.
Персональная лицензия
Библиотека персональна — полноценная работа с элементом доступна только покупателю. Если вы передаёте проект другому пользователю, все элементы библиотеки отображаются у него в демо‑режиме: он видит их на плане и в 3D, но не может редактировать. Проекты можно свободно пересылать коллегам и заказчикам — отображение сохранится, но внесение изменений останется только за владельцем лицензии.
Две цены: с Excel и без
У библиотеки два варианта покупки:
- Полная версия — включает файл Excel и даёт возможность создавать и сохранять собственные типы панелей, настраивать меню и управлять списком наименований.
- Упрощённая версия — не включает файл Excel и не позволяет редактировать список наименований.
Зачем два варианта? Если вы покупаете библиотеку на несколько рабочих мест, достаточно один раз приобрести полную версию с файлом Excel, а для остальных машин купить упрощённую версию. Файл Excel из первой покупки распространяется на все остальные — достаточно скопировать его на другие компьютеры. Таким образом, первый раз покупается с Excel, все последующие — без.
Точную цену обоих вариантов обязательно уточняйте перед покупкой — она может меняться в зависимости от текущих условий.
Важно перед покупкой
Работа библиотеки, включая импорт реквизитов, создание типов панелей в Excel, формирование произвольных форм, получение чертежей и образмеривания, составление карт раскроя, а также работу с многослойной геометрией, подробно показана в видеороликах. Их нужно обязательно просмотреть перед покупкой — это поможет понять логику работы и убедиться, что библиотека решает именно ваши задачи.
