Мощный компрессор на 380 В в мастерской на 220 В: как выжать максимум через частотник

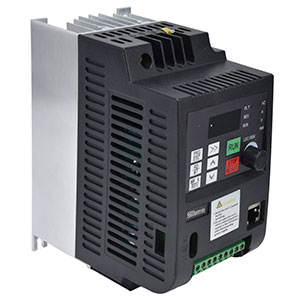

Ответ есть — частотный преобразователь (ПЧ). И это не компромисс, а грамотное техническое решение: вы сохраняете всю мощность двигателя, получаете плавный пуск и стабильную работу без просадок сети. В этой статье расскажу, как это работает на примере связки «компрессор Electrolite 660/100/10‑3 (3 кВт) + ПЧ серии 9600» — и покажу, как одной этой установкой закрыть сразу две тяжёлые задачи: пескоструйную очистку и механизированную штукатурку хоппер‑ковшом.

Почему я выбрал именно такой путь

Моя цель была простой: иметь в мастерской оборудование максимальной мощности, которое можно гибко использовать под разные задачи — от деревообработки до работы с пневмоинструментом. Поэтому я изначально смотрел на модели на 380 В: у них выше КПД, лучше охлаждение, надёжнее конструкция.

А чтобы не зависеть от наличия трёхфазной сети, я сразу закладывал в бюджет частотный преобразователь. Да, это дополнительные вложения, но они окупаются за счёт ресурса оборудования и удобства эксплуатации. И, что важно, при грамотном подборе ПЧ никаких просадок сети я у себя не наблюдаю — компрессор запускается мягко, без ударных нагрузок.

Как это работает: физика процесса простыми словами

Частотник берёт одну фазу 220 В и «собирает» из неё три фазы для двигателя. На выходе он формирует ШИМ‑сигнал нужной частоты (обычно 0–400 Гц), который и вращает асинхронный двигатель.

Для двигателя 3 кВт это особенно важно: прямой пуск от сети даёт пусковой ток в 4–7 раз выше номинала — это удар по проводке и по самому мотору. ПЧ же плавно поднимает частоту с 0 до 50 Гц, удерживая ток в безопасных пределах. В результате — никаких просадок, никаких перегрузок.

Плюсы именно такой связки

• Сохранение мощности. При правильном подключении (схема «треугольник») двигатель работает практически на номинале. Вы получаете те самые 3 кВт, ради которых и выбирали компрессор.
• Плавный пуск и защита механики. У Electrolite ременной привод и 3 цилиндра. Резкий старт — это рывок ремня, удар по шатунно‑поршневой группе. ПЧ убирает эти ударные нагрузки, продлевая ресурс узлов.
• Стабильное давление и экономия. Компрессор с ПЧ не работает по принципу «вкл/выкл» между 8 и 10 бар. Он плавно меняет обороты, поддерживая нужное давление. Это снижает износ и экономит электроэнергию — по опыту, в режиме переменной нагрузки экономия доходит до 30–40%.
• Гибкость под разные задачи. Сегодня вы красите краскопультом — компрессор держит стабильные 6–7 бар на пониженных оборотах. Завтра подключаете ударный гайковёрт — ПЧ поднимает обороты и даёт полную производительность.

Пескоструйная обработка: цифры, реальность и роль ПЧ

Пескоструй — это одна из самых «прожорливых» по воздуху задач в мастерской. Здесь компрессор работает не на поддержание давления в ресивере, а на постоянную, мощную подачу воздуха, чтобы разогнать абразив до нужной скорости.

Что нужно для нормальной пескоструйки: цифры и реальность

Для эффективной очистки металла от ржавчины и старой краски нужно соблюсти два условия:

• Давление: оптимально 6–8 бар (атмосфер). Ниже 5 бар струя уже не «бьёт» как надо — вы просто сыплете песок, а не очищаете поверхность. Выше 8–10 бар — это уже перерасход абразива и ускоренный износ сопла без пропорционального роста производительности.
• Производительность (расход воздуха): это самое важное. Расход напрямую зависит от диаметра сопла:
  • Сопло 4–5 мм: нужно 2,5–3,5 м³/мин (2500–3500 л/мин).
  • Сопло 6 мм: нужно 4–5 м³/мин.
  • Сопло 8 мм: нужно 6–8 м³/мин.

Теперь смотрим на ваш Electrolite 660/100/10‑3: его паспортная производительность — 660 л/мин (0,66 м³/мин). На первый взгляд, кажется, что для пескоструя с соплом 6 мм (нужно 4–5 м³/мин) этого мало. Но здесь вступает в игру сама суть работы поршневого компрессора с ресивером и ПЧ.

Как ПЧ меняет правила игры для пескоструя

В классической схеме «компрессор вкл/выкл» при работе пескоструя компрессор либо постоянно молотит на полную, либо не успевает накачивать ресивер, давление падает, и струя слабеет. С ПЧ ситуация иная:

• Поддержание стабильного давления. ПЧ не даёт давлению проваливаться ниже заданного порога. Если вы выставили 7 бар, он будет держать эти 7 бар, плавно поднимая обороты двигателя по мере расхода воздуха. Это значит, что струя остаётся одинаковой от начала до конца работы, а не «плавает».
• Экономия ресурса. Пескоструйная обработка — это всегда длительная работа. Прямой пуск двигателя каждые 2–3 минуты (как в обычной схеме) убивает пусковые конденсаторы и изнашивает поршневую группу. ПЧ делает один плавный пуск, и компрессор работает в оптимальном режиме часами.
• Защита от перегрузок. При пескоструе нагрузка на двигатель постоянная и высокая. Встроенные защиты ПЧ (по току, по перегреву) не дадут двигателю сгореть, если, например, сопло случайно забьётся или произойдёт скачок напряжения.

Хватит ли вашего Electrolite 660/100/10‑3 для пескоструя?

Да, но с оговорками. Это не промышленный аппарат на 5–10 м³/мин, но для гаражной мастерской и бытовых задач его вполне достаточно, если правильно организовать процесс:

1. Выбирайте сопло меньшего диаметра. Для Electrolite оптимально сопло 4–5 мм. Да, скорость очистки будет ниже, чем с 8‑мм соплом, но зато вы получите стабильную, мощную струю, а не «пшик». С соплом 6 мм компрессор будет работать на пределе, постоянно пытаясь накачать ресивер, и эффективность упадёт.
2. Используйте ресивер как буфер. У вашего компрессора ресивер на 100 литров. Это хороший объём для сглаживания пульсаций. При работе с соплом 4–5 мм компрессор будет включаться реже, а основная работа пойдёт за счёт запаса воздуха в ресивере.
3. Не гонитесь за максимальной скоростью. Пескоструй — это не про «быстро», а про «качественно». С меньшим соплом вы потратите чуть больше времени, но сэкономите кучу абразива и не убьёте компрессор.

Штукатурка хоппер‑ковшом: как компрессор и ПЧ закрывают эту задачу

Хоппер‑ковш — это простой и эффективный инструмент для механизированного нанесения штукатурки. Принцип работы: в ковш засыпается смесь, подаётся сжатый воздух, который выталкивает раствор через сопло на стену. Но эффективность этого метода напрямую зависит от стабильности и объёма подачи воздуха.

Требования к компрессору для хоппер‑ковша

Для нормальной работы хоппер‑ковша нужно:

• Производительность: минимум 400–500 л/мин, оптимально 600–700 л/мин. У Electrolite — 660 л/мин, то есть он попадает в «золотую середину».
• Давление: 6–8 бар. Этого достаточно, чтобы смесь летела ровно и не «плыла» по стене.
• Ресивер: от 50 литров. У вас — 100 литров, что даёт хороший запас воздуха и сглаживает пульсации.

Как ПЧ помогает при работе с хоппер‑ковшом

Штукатурка хоппер‑ковшом — это длительная, непрерывная нагрузка. Здесь ПЧ даёт сразу несколько преимуществ:

• Стабильный напор смеси. Если давление «скачет», штукатурка ложится неравномерно: где‑то слишком густо, где‑то просвечивает стена. ПЧ держит давление ровно, и слой получается однородным.
• Меньше остановок. В классической схеме компрессор постоянно включается/выключается, из‑за чего давление «гуляет». С ПЧ компрессор работает в одном режиме, и вы можете спокойно проходить большие площади без пауз.
• Защита двигателя. При штукатурке нагрузка на компрессор постоянная и высокая. ПЧ следит за током и температурой, не давая двигателю перегреться.

Практические советы для работы с хоппер‑ковшом на вашей связке

1. Ставьте время разгона 10–15 секунд. Это максимально щадящий режим для двигателя и ремней при постоянной нагрузке.
2. Ограничьте максимальную частоту 50 Гц. Для стабильной работы компрессора достаточно 50 Гц. Более высокие обороты могут привести к перегреву поршневой группы и повышенному износу.
3. Используйте влагомаслоотделитель. Для хоппер‑ковша критично, чтобы в воздух не попадала влага и масло — это портит смесь и забивает сопло. Обязательно поставьте фильтр на выход компрессора.
4. Выбирайте правильный шланг. Используйте шланг диаметром минимум 19 мм и по возможности минимальной длины. Каждый лишний метр и каждый изгиб — это потеря давления.

Какой абразив и какую смесь выбирать под вашу производительность

С компрессором на 660 л/мин лучше всего работают:

• Для пескоструя: купершлак (медная руда) — оптимальный вариант по цене и качеству; гранатовый песок — для особо чистой поверхности; корунд — для толстых слоёв ржавчины. Кварцевый песок не рекомендую: он сильно пылит и вреден для здоровья.
• Для хоппер‑ковша: цементно‑песчаные смеси с пластификаторами — они лучше держатся и меньше забивают сопло; гипсовые смеси — для внутренних работ, но только если влажность в помещении нормальная.

Важные нюансы: как не ошибиться при подборе и настройке

• Ориентируйтесь на ток, а не на мощность. Для двигателя 3 кВт (номинальный ток ~6,8–7,2 А при 380 В) берите ПЧ с запасом по току минимум 15–20%. То есть ищите модель на 9–10 А или мощностью 4 кВт. Если взять впритык, при пуске ПЧ будет уходить в ошибку «Over Current».
• Схема подключения — только «треугольник» (Δ). Если на шильдике двигателя указано «380/220 Δ/Y», для работы от ПЧ (выход 220 В) обмотки нужно собрать в «треугольник». В «звезде» двигатель будет недогружен и перегреваться.
• Время разгона — 5–10 секунд для обычных задач, 10–15 секунд для пескоструя и хоппер‑ковша. Поршневой компрессор — это инерционная нагрузка. Слишком быстрый разгон (1–2 сек) приведёт к перегрузке ПЧ.
• Охлаждение ПЧ. У преобразователя есть радиатор и вентиляционные решётки. Не ставьте его в глухой шкаф и не размещайте вплотную к горячему ресиверу. Перегрев — одна из самых частых причин выхода ПЧ из строя.
• Заземление и кабель. Это не просто «по правилам», а вопрос безопасности и стабильной работы. Используйте экранированный кабель от ПЧ до двигателя и обязательно заземлите корпус компрессора и ПЧ.

Практический чек‑лист перед запуском

1. Проверьте шильдик двигателя: найдите номинальный ток и схему обмоток.
2. Перекиньте перемычки в «треугольник», если они стоят в «звезде».
3. Выберите ПЧ с запасом по току (на 15–20% выше номинала двигателя).
4. Выставьте время разгона 5–10 сек и ограничьте максимальную частоту (обычно 50 Гц достаточно).
5. Обеспечьте вентиляцию ПЧ и надёжное заземление всей системы.

Как это выглядит в реальной работе

В своей мастерской я чаще всего использую эту связку именно для подготовки деталей к покраске и для механизированной штукатурки: очистка колёсных дисков, рам велосипедов, элементов кузова, а также штукатурка стен в гараже и подсобных помещениях. С соплом 4,5 мм и купершлаком Electrolite уверенно держит 7 бар, а ПЧ не даёт давлению проседать даже при длительной работе. В результате поверхность получается идеально чистой, а компрессор не перегревается и не изнашивается раньше времени. При работе с хоппер‑ковшом я ставлю давление 6,5–7 бар и прохожу стены без остановок — слой ложится ровно, без пропусков и наплывов.

Видео с примером настройки частотного преобразователя и работы компрессора.

Важное предупреждение

Работа с напряжением 220/380 В опасна. Подключение и настройку частотного преобразователя должен выполнять квалифицированный электрик с допуском по электробезопасности. Неправильная настройка может привести к выходу из строя как ПЧ, так и двигателя компрессора.

Работа с пескоструйным оборудованием и высоким давлением также опасна. Обязательно используйте СИЗ (шлем с принудительной подачей воздуха, плотные перчатки, защитный костюм), обеспечьте вентиляцию и надёжное заземление.
